Tester di capacità UHV-321

potenzadi sequenza di fasidi impedenza

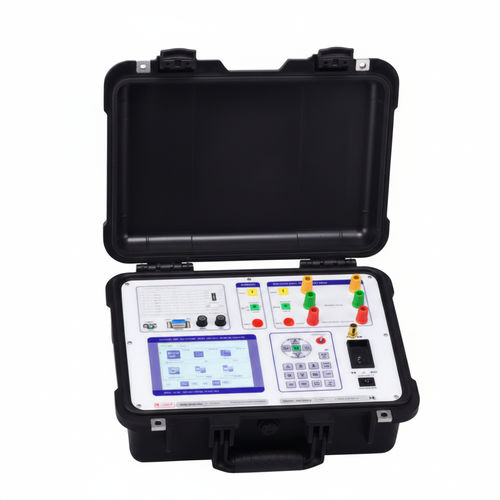

UHV-321 è uno strumento portatile progettato per la misura della capacità dei trasformatori, le caratteristiche a vuoto e l'analisi delle perdite per cortocircuito sui trasformatori di distribuzione.

Funzioni principali e caratteristiche

• Misura della capacità per trasformatori di distribuzione (30kVA–31500kVA).
• Prove di perdita a vuoto e perdite da cortocircuito.
• Analisi armonica con visualizzazione della forma d'onda originale e grafico a barre per valutare armoniche multiple e distorsione armonica totale (THD).
• Verifica automatica del cablaggio per prove trifase e visualizzazione del diagramma vettoriale corrente‑tensione trifase.
• Molteplici meccanismi di correzione: correzione della forma d'onda, correzione della temperatura, correzioni per tensione/corrente non nominale e correzione di calibrazione per migliorare la precisione in sito.
• Commutazione automatica delle gamme per misure di corrente e tensione (0–100A; tensione di linea 0–750V / tensione di fase 0–450V).

Applicazioni / utilizzo tipico

• Collaudi in campo e accettazione dei trasformatori di distribuzione: verifica della capacità, analisi delle perdite a vuoto e da cortocircuito.
• Valutazione della qualità dell'alimentazione in sito tramite analisi armonica.
• Adatto a squadre di manutenzione delle reti, messa in servizio e test di officina che richiedono funzioni di correzione e auto-range.

Risoluzione dei problemi — problemi comuni

• Nessun display all'avvio: controllare il portafusibili AC 220V e sostituire il fusibile se necessario.
• Schermo nero improvviso: premere il pulsante di reset e riavviare lo strumento.
• Risultati di misura errati: verificare il cablaggio esterno, errori di operazione o selezione del cablaggio e confermare i parametri configurati.
• Valori di tensione o corrente a zero: controllare se il fusibile dell'intervallo di corrente è saltato.

Garanzia e assistenza

• Garanzia limitata e servizio di manutenzione forniti dal produttore.
• Manutenzione gratuita durante il periodo di garanzia; tariffe applicabili fuori garanzia.
• Fare riferimento alla documentazione prodotto per durata della garanzia e contatti.

Specifiche tecniche

• Intervallo di misura capacità: 30kVA ~ 31500kVA
• Intervallo di misura corrente: 0 - 100A (commutazione automatica)
• Precisione misura corrente: ±(0,2% + 3 cifre)
• Intervallo misura tensione: tensione di linea 0 - 750V; tensione di fase 0 - 450V (commutazione automatica)
• Precisione misura tensione: ±(0,2% + 3 cifre)
• Resistenza di isolamento: > 100 MΩ
• Corrente di dispersione: < 3.5 mA
• Rigidità dielettrica: la connessione di alimentazione sul telaio sopporta 1500V; un trasformatore esterno può estendere l'intervallo di misura
• Intervallo di frequenza: 40 ~ 65 Hz (classe di precisione 0.2)
• Alimentazione: AC 220V ± 10%
