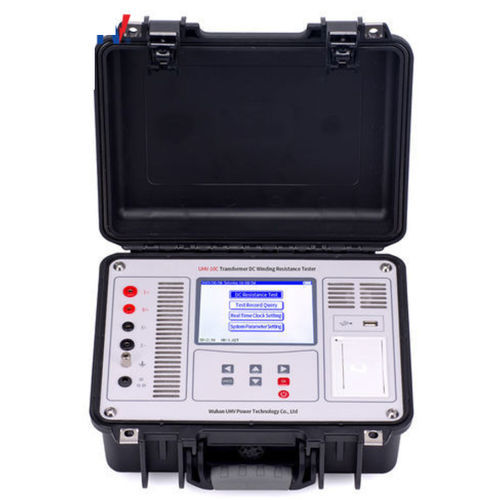

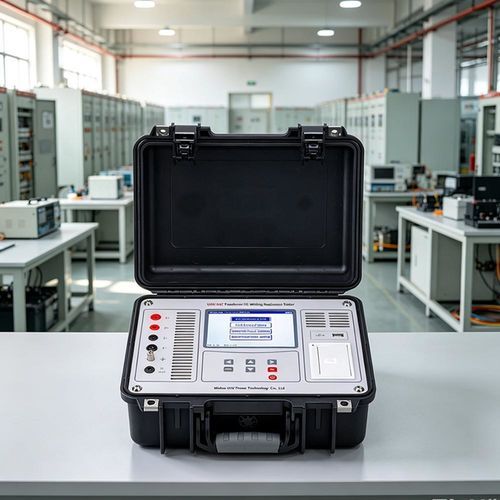

Tester di sicurezza UHV-10C

antifurtoper avvolgimento statoricoper attrezzature elettriche

Panoramica
Batteria al litio integrata ad alta capacità, design compatto e portatile. Velocità di misura rapida e elevata precisione. Dotato di funzione di conversione resistenza‑temperatura (RT) per analisi dirette.

Parametri del prodotto
Questo tester di resistenza d'avvolgimento DC per trasformatori è progettato per uso in campo e in officina su trasformatori, reattori e altri componenti induttivi, nonché su campioni resistivi (conduttori, contatti di interruttori). Il formato portatile con batteria integrata consente misure prolungate senza alimentazione di rete.

Parametri tecnici
Test di resistenza diretta
Gamma di corrente | Campo di misura | Gamma di corrente | Campo di misura
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

Indice tecnico
Precisione: ±(Reading × 0.2% + 2 digits) | Risoluzione massima: 0.1μΩ

Condizioni d'uso e aspetto
Alimentazione: Batteria al litio integrata o caricatore esterno (ingresso caricatore 100 ~ 240 VAC, 50/60 Hz)
Tensione/corrente di carica: 16.8 V / ≤2 A | Tempo di carica: ≈4 ore | Autonomia per carica completa: >8 ore
Peso unità principale: 3,6 kg (escluse le linee di prova) | Dimensioni: 325 × 225 × 125 mm
Temperatura di esercizio: -10℃ ~ 50℃ | Umidità relativa: ≤90% (senza condensa)

Funzionalità

• Doppia alimentazione: batteria al litio integrata o caricatore AC 220 V adattivo per impiego in campo o in officina.
• Uscita corrente selezionabile fino a 10 A (≤10 A / 25 V) con auto‑range per misure rapide e sicure.
• Ampio intervallo di misura: da 500μΩ a 50 kΩ a seconda della scala di corrente scelta.
• Conversione resistenza‑temperatura: calcolo RT integrato per valori di resistenza corretti in base alla temperatura.
• Protezioni complete: rilevamento back‑EMF, circuito aperto, perdita di alimentazione e sovratemperatura con allarmi.
• Display leggibile in pieno sole: LCD colore industriale da 5,6" per lettura esterna.
• Uscita dati e reportistica: memoria locale e esportazione USB; supporto per stampante esterna.

Precauzioni

• Testare l'avvolgimento di regolazione della tensione a vuoto; non azionare il commutatore di prese a vuoto durante la prova o prima dello scarico della tensione.
• Durante la prova o lo scarico, non rimuovere i cavi di prova né interrompere l'interruttore di alimentazione.
• Durante la prova del trasformatore, gli avvolgimenti sul lato non misurato devono essere in circuito aperto.

Caratteristiche / specifiche tecniche

• Modello: UHV-10C
• Intervalli di corrente di misura: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• Intervalli di misura della resistenza: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• Precisione: ±(Reading × 0.2% + 2 digits)
• Risoluzione massima: 0.1μΩ
• Alimentazione: batteria al litio integrata o caricatore esterno (100 ~ 240 VAC, 50/60 Hz)
• Tensione/corrente di carica: 16.8 V / ≤2 A
• Tempo di carica: ≈4 ore; Autonomia: >8 ore per carica completa
• Peso (unità principale): 3,6 kg (esclusi i cavi di prova)
• Dimensioni (unità principale): 325 × 225 × 125 mm
• Temperatura di esercizio: -10℃ ~ 50℃
• Umidità relativa: ≤90% (senza condensa)
• Display: LCD colore industriale 5,6" (leggibile al sole)
• Uscita dati: memoria locale ed esportazione USB; supporto stampante esterna
• Sicurezza: protezioni contro back‑EMF, circuito aperto, perdita di alimentazione e sovratemperatura con allarmi
