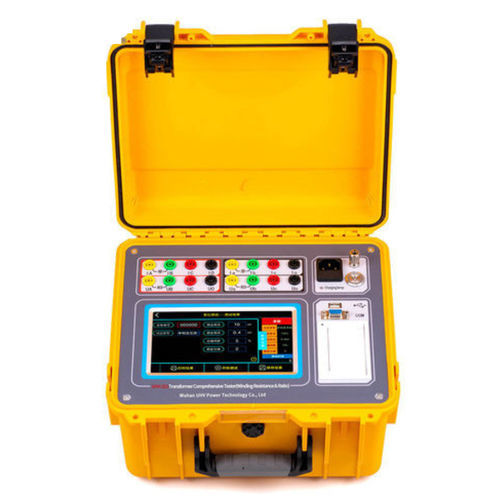

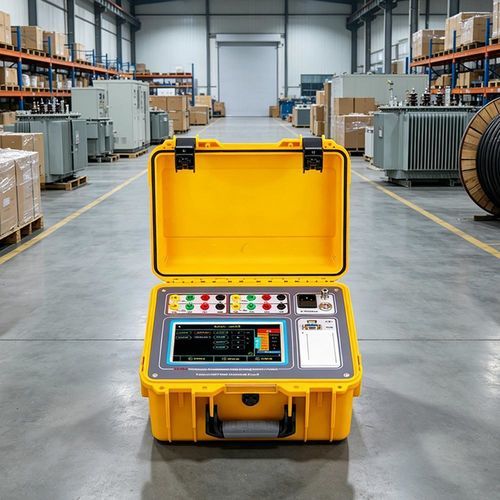

Tester di capacità UHV-323

potenzaantifurtoper dispositivi ad 1 e 3 fasi

Panoramica
Un unico collegamento consente di eseguire sia la misura della resistenza d'avvolgimento in CC sia la prova del rapporto di trasformazione. Diverse interfacce cablate e wireless agevolano l'espansione delle funzioni e il trasferimento dati. Display industriale da 7 pollici con interfaccia chiara per un'interazione operatore efficiente.

Parametri del prodotto
Il sistema integrato due-in-one per la prova dei trasformatori di distribuzione (resistenza diretta + rapporto di trasformazione + livello di efficienza energetica) è alimentato da una batteria al litio integrata ad alta capacità (7,8AH) e può eseguire i tre test in sito.

Parametri tecnici
Prova resistenza DC
Correnti di uscita: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Campi di misura: 20A: 0,5mΩ–100mΩ; 10A: 1,0mΩ–300mΩ; 5A: 10mΩ–1,0Ω; 1A: 200mΩ–6,0Ω; 0,1A: 2,0Ω–60Ω; ≤10mA: 30Ω–50kΩ
Precisione: ±(lettura × 0,2% + 2 cifre)

Prova rapporto di trasformazione
Campo di misura: 0,9–10000
Precisione: ±(lettura × 0,1% + 2 cifre) (≤500); ±(lettura × 0,2% + 2 cifre) (500–3000]; ±(lettura × 0,3% + 2 cifre) (>3000)
Risoluzione: 0,9–9,9999: 0,0001; 10–99,999: 0,001; 100–999,99: 0,01; ≥10000: 1

Condizioni d'uso e aspetto
Alimentazione: Batteria al litio integrata 7,8AH; Caricatore: AC 220V
Temperatura di esercizio: -10℃ a 50℃
Umidità relativa: ≤90% (senza condensazione)
Peso / Dimensioni: 6,5 kg; 318 × 280 × 204 mm

Caratteristiche

• Un unico collegamento esegue sia la prova di resistenza diretta sia quella del rapporto di trasformazione, riducendo i tempi di setup.
• Modalità resistenza diretta: test trifase automatici per avvolgimenti Yn, Y e △ con calcolo dello squilibrio trifase; uscita max 20A per misure di bassissima resistenza su bobine BT.
• Modalità rapporto di trasformazione: supporto per trasformatori trifase, monofase e tipo Z, test PT/CT di rapporto e polarità, con funzione di test cieco.
• Interfacce cablate e wireless per espansione funzionale e esportazione dati.
• Sistema embedded Linux e architettura dual-core A7+M4 per operazioni sicure e misurazioni in tempo reale.
• Display industriale da 7 pollici e caricatore integrato per uso in campo.

Specifiche tecniche

• Modello: UHV-323
• Funzioni: resistenza diretta (winding DC resistance); rapporto di trasformazione (turns ratio); valutazione efficienza energetica
• Correnti di uscita: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Campi di misura resistenza: 0,5mΩ–50kΩ a seconda della gamma
• Precisione resistenza: ±(lettura × 0,2% + 2 cifre)
• Campo rapporto: 0,9–10000; precisione e risoluzione come sopra
• Alimentazione: Batteria al litio integrata 7,8AH; Caricatore: AC 220V
• Temperatura di esercizio: -10℃ a 50℃
• Umidità relativa: ≤90% (senza condensazione)
• Peso / Dimensioni: 6,5 kg; 318 × 280 × 204 mm
