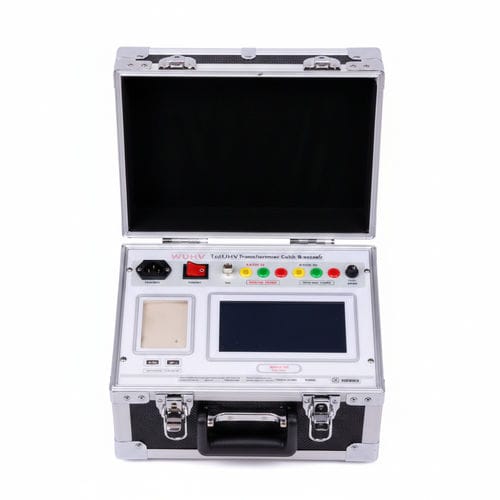

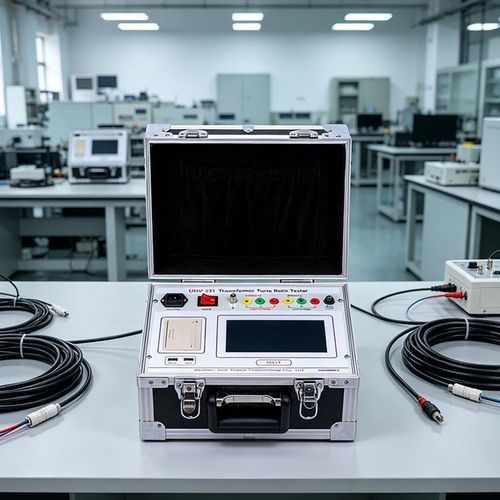

Ratiometro digitale UHV-331

per trasformatore

Il tester di rapporto di trasformazione UHV-331 è uno strumento portatile progettato per misurare il rapporto di trasformazione e il gruppo vettoriale degli avvolgimenti nei trasformatori trifase, incluse unità con connessione a Z. È adatto per interventi in campo e in officina che richiedono misure rapide, ripetibili e gestione flessibile dei dati.

Caratteristiche principali

• Adatto per trasformatori trifase, comprese le connessioni di tipo Z (connessione zero).
• Due opzioni di tensione di uscita per trasformatori con elevata corrente di sequenza zero.
• Calcolo automatico della posizione del tap e identificazione del gruppo vettoriale.
• Operazione rapida: misura trifase completa in circa 18 secondi.
• Elevata ripetibilità con risultati stabili.
• Memorizzazione automatica fino a 99 set di dati di prova.
• Gestione flessibile dei dati: recupero, stampa, esportazione su USB, cancellazione e caricamento su PC.
• Protezione contro cortocircuiti del trasformatore e cortocircuiti tra avvolgimenti; informazioni di guasto visualizzate sul display LCD.
• Compatibile con software per PC per controllo completo del processo di prova e gestione dei dati.
• Fornito con manuale d'uso dettagliato; design compatto (leggermente più grande di un foglio A4), peso unità host: 6,9 kg.

Parametri tecnici / specifiche

• Intervallo di prova rapporto di trasformazione: 0.8～10000
• Intervallo di prova gruppo (vector): 0～11
• Precisione di misura del rapporto di trasformazione: class 0.1 (HV: 0.8～200)
• Precisione di misura del rapporto di trasformazione: class 0.2 (HV: 200～1000)
• Precisione di misura del rapporto di trasformazione: class 0.5 (HV: 1000～10000)
• Precisione di misura del rapporto di trasformazione: class 0.2 (LV: 0.8～100)
• Risoluzione del rapporto di trasformazione: 0.0001
• Alimentazione: 220V ±10%, 50Hz ±1Hz
• Temperatura operativa: -20℃ ～ 40℃
• Umidità relativa: ≤85%, senza condensazione
• Dimensioni unità principale: 325 mm × 280 mm × 190 mm
• Peso unità principale: 6,9 kg
