Panoramica del prodotto

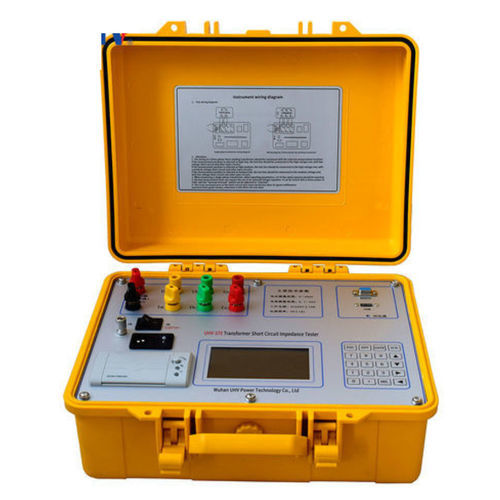

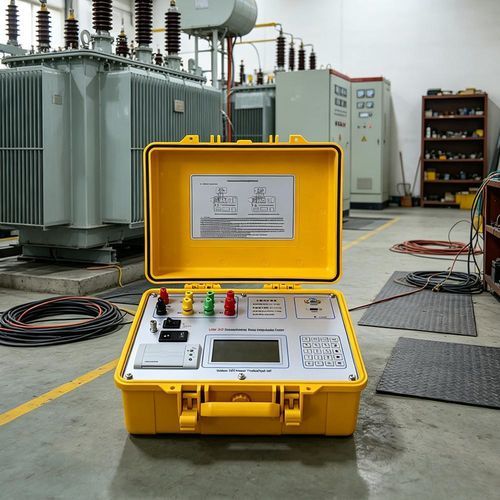

Lo UHV-370 è un tester portatile dell'impedenza di cortocircuito per trasformatori, progettato per il rilevamento rapido in sito delle deformazioni degli avvolgimenti e per la misura dell'impedenza di cortocircuito. Dispone di ampie gamme di misura di tensione e corrente, display touch da 7,0 pollici e orologio ad alta precisione integrato per operazioni intuitive e risultati con marcatura temporale.

Parametri del prodotto
Il dispositivo utilizza il metodo di collegamento primario e non richiede un regolatore di tensione esterno. Dopo l'immissione dei parametri, avvia automaticamente il test trifase e calcola la percentuale di errore di impedenza per fase, fornendo risultati numerici chiari per una valutazione rapida dello stato degli avvolgimenti.

Parametri tecnici
Gamma di misura tensione: 5~400 V
Gamma di misura corrente: 0,1~20 A
Precisione di misura: 0,2 d
Alimentazione: AC 220 V ±10%
Frequenza di rete: 50 Hz
Temperatura di funzionamento: -10 ℃ a 50 ℃
Umidità ambiente: ≤85% RH
Peso netto: 6 kg

Caratteristiche

• Alimentazione dalla rete AC 220 V; fornisce corrente automaticamente agli avvolgimenti AB, BC e CA e raccoglie i dati di fase simultaneamente.
• Test trifase automatico con collegamento primario (non è richiesta la connessione inversa dei cavi di prova).
• Supporta test monofase e trifase con modalità di funzionamento manuale o automatica.
• Regolazione automatica della corrente di uscita per adeguarsi ai limiti di impedenza dell'oggetto in prova.
• Misure possibili senza regolatore di tensione esterno.
• Misurazione dell'impedenza di sequenza zero.
• Supporto per la misura di induttanza.
• Display touch da 7,0 pollici con guida a schermo e menu in cinese per semplificare l'uso.
• Funzioni di stampa e memorizzazione dei risultati; compatto e leggero per l'uso in campo.

Specifiche tecniche

• Modello: UHV-370
• Gamma misura tensione: 5~400 V
• Gamma misura corrente: 0,1~20 A
• Precisione di misura: 0,2 d
• Alimentazione: AC 220 V ±10%
• Frequenza: 50 Hz
• Temperatura di funzionamento: -10 ℃ a 50 ℃
• Umidità ambiente: ≤85% RH
• Peso netto: 6 kg
• Display: touch da 7,0 pollici con guida a schermo
• Orologio interno ad alta precisione per marcatura temporale
• Funzioni: test trifase automatico (collegamento primario), test mono/trifase, calcolo automatico della percentuale di errore di impedenza, misurazione di impedenza di sequenza zero e induttanza, regolazione automatica della corrente, stampa e memorizzazione
• Applicazione: rilevamento rapido in sito delle deformazioni degli avvolgimenti del trasformatore e misura dell'impedenza di cortocircuito
