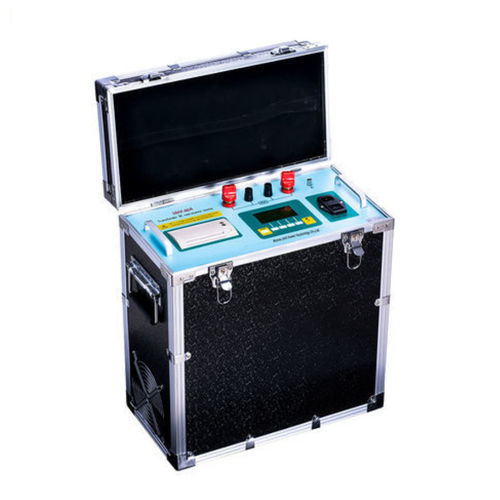

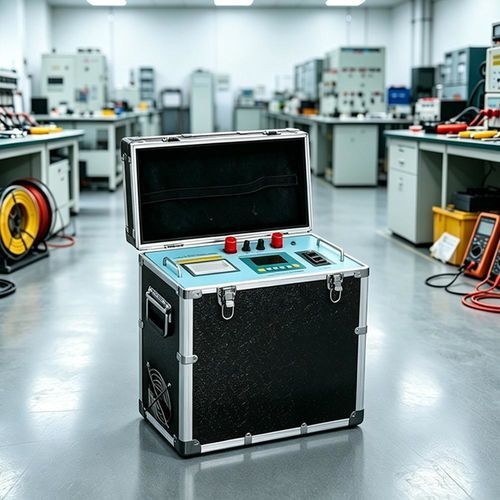

Milliohmmetro di trasformatori UHV-40A

digitaleportatile

Panoramica
Misuratore di resistenza d'avvolgimento in CC compatto e leggero per avvolgimenti di trasformatori e apparecchiature induttive ad alta potenza. Menu intuitivo, misure rapide e ripetibili con precisione di laboratorio (±0,2% fondo scala ±2 cifre) e risoluzione 0,1 μΩ.

Parametri prodotto
Progettato per la consegna dei trasformatori, le revisioni e la manutenzione dei preselettori di tensione. Correnti di prova multiple, memoria interna e formato portatile per diagnosi in campo e in officina.

Parametri tecnici
Correnti di prova: 2,5 A, 5 A, 10 A, 20 A, 40 A
Intervalli di misura: 2,5 A: 10 mΩ–8 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω; 20 A: 1 mΩ–1 Ω; 40 A: 1 mΩ–500 mΩ
Precisione: ±(0,2% fondo scala ±2 cifre)
Memoria dati: 255 registrazioni
Display: LCD, visualizzazione resistenza 4½ cifre
Risoluzione: 0,1 μΩ
Alimentazione: AC 220 V ±22 V, 50 Hz ±2 Hz (fusibile 10 A)
Consumo massimo: 1200 W (a 40 A)
Ambiente di lavoro: 0 °C a 40 °C; umidità relativa ≤ 80 %
Dimensioni: 440 × 230 × 490 mm
Peso: 20 kg (senza accessori)

Caratteristiche

• Compatto e leggero per impiego in campo e officina.
• Menu chiaro per operazioni di prova semplici.
• Ciclo di misura rapido con letture stabili e ripetibili.
• Funzioni di scarica automatica e indicazione di scarica per ridurre errori e migliorare la sicurezza.

Precauzioni

• Dopo la misura di carichi induttivi, non rimuovere immediatamente i cavi di prova; attendere l'indicazione di scarica dello strumento per evitare scariche induttive.
• Non commutare prese senza carico durante la misura.
• Se l'alimentazione viene a mancare durante la misura, lo strumento avvierà la scarica automatica; attendere almeno 30 secondi prima di rimuovere il cablaggio.
• Durante la misura non cortocircuitare altri avvolgimenti non testati a terra, poiché ciò rallenterebbe la magnetizzazione e allungherebbe il tempo di stabilizzazione dei dati.
• Controllare la tensione di alimentazione prima dell'avvio: AC 220 V ±10% 50 Hz.
• Verificare che l'apparecchiatura in prova sia disalimentata e scollegata da altri circuiti sotto tensione prima del test.
• Assicurarsi che l'involucro dello strumento sia correttamente messo a terra durante le prove.
• Non posizionare oggetti estranei sul pannello o intorno allo strumento durante la prova.
• Per la sostituzione di fusibili e accessori utilizzare i modelli specificati per lo strumento.
• Proteggere lo strumento da umidità e olio.

Caratteristiche / specifiche tecniche

• Modello: UHV-40A
• Correnti di prova disponibili: 2,5 A, 5 A, 10 A, 20 A, 40 A
• Intervalli di resistenza per corrente: 2,5 A (10 mΩ–8 Ω); 5 A (1 mΩ–4 Ω); 10 A (1 mΩ–2 Ω); 20 A (1 mΩ–1 Ω); 40 A (1 mΩ–500 mΩ)
• Precisione: ±(0,2% fondo scala ±2 cifre)
• Risoluzione: 0,1 μΩ
• Display: LCD, 4½ cifre
• Memoria dati: 255 registrazioni
• Alimentazione: AC 220 V ±22 V, 50 Hz ±2 Hz (fusibile 10 A)
• Consumo massimo: 1200 W (a 40 A)
• Temperatura di funzionamento: 0 °C a 40 °C; umidità relativa ≤ 80 %
• Dimensioni: 440 × 230 × 490 mm
• Peso netto: 20 kg (senza accessori)
