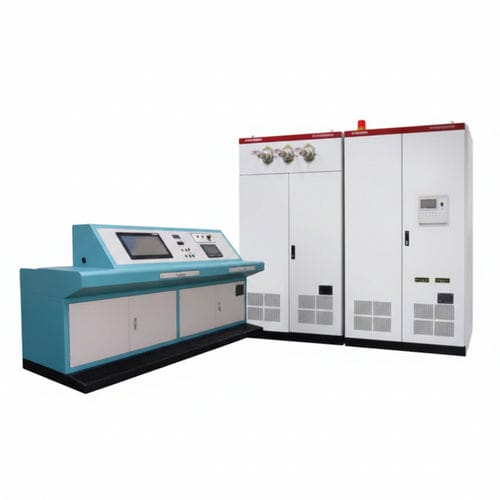

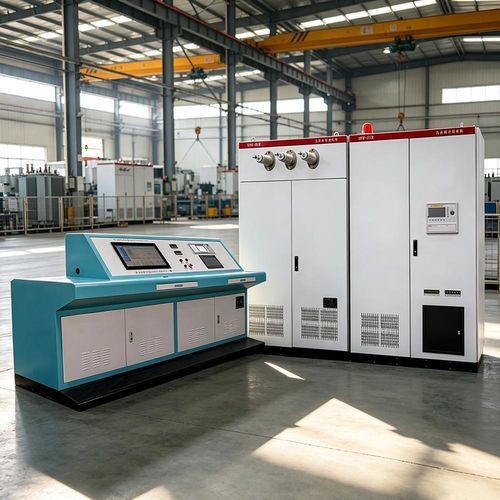

Banco di prova di trasformatori UHV-315

di resistenzadi prestazionedi potenza

Panoramica
Il banco prova UHV-315 è una stazione dedicata ai controlli elettrici di trasformatori di potenza e di distribuzione, che fornisce un set completo di misure standard e opzioni di espansione tramite interfacce CT esterne.

Applicazioni funzionali

• Prove delle caratteristiche a vuoto e a carico per trasformatori di potenza e di distribuzione
• Misura della resistenza DC degli avvolgimenti
• Verifica del rapporto di trasformazione (TTR) e del gruppo di collegamento degli avvolgimenti
• Prove di tensione di tenuta alla frequenza di rete (prove AC withstand)
• Interfaccia CT esterna e porte riservate per espansione della capacità

Tecnologia di misura

• Modulo di misura controllato da MCU con campionamento sincrono
• Elaborazione automatica dei dati campionati per eliminare errori di calcolo manuale
• Visualizzazione digitale in tempo reale dei risultati

Caratteristiche del prodotto

• Grande display LCD retroilluminato con interfaccia utente intuitiva e menu categorizzati
• Supporta prove complete per trasformatori fino a 2500 kVA: resistenza DC, rapporto di trasformazione, perdite a vuoto/carico e prove di tenuta AC
• Visualizzazione diretta digitale/analogica di tensione, corrente e potenza e stampa in loco dei rapporti di prova
• Allarmi acustici e visivi per sovracorrente durante le prove di tenuta e funzione di temporizzazione programmabile per sequenze di prova automatizzate
• Progettato per espansione tramite interfaccia CT esterna e porte trasformatori riservate

Specifiche tecniche

• Modello: UHV-315
• Norme applicabili: GB/T4776, GB/T5169, GB/4285-1993 (e norme nazionali correlate)
• Prove supportate: caratteristiche a vuoto/carico, resistenza DC, rapporto di trasformazione, gruppo avvolgimenti, prova di tenuta alla tensione in frequenza
• Capacità massima del trasformatore testabile: fino a 2500 kVA
• Controllo di misura: MCU con campionamento sincrono e elaborazione automatica dati
• Display: grande LCD retroilluminato, risultati digitali in tempo reale
• Uscite/interfacce: interfaccia CT esterna e porte trasformatori riservate
• Sicurezza/controllo: allarmi acustici/visivi per sovracorrente e temporizzazione programmabile
• Reportistica: stampa locale dei parametri misurati e dei risultati derivati
