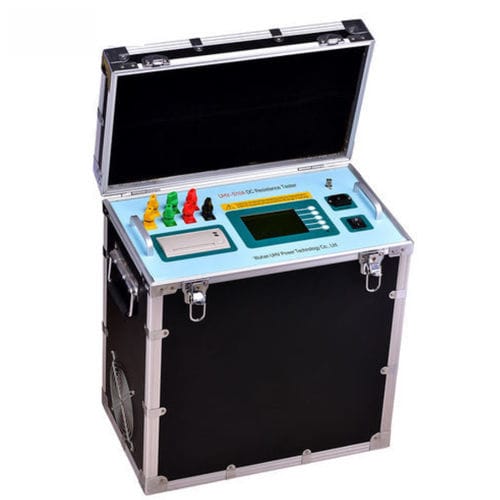

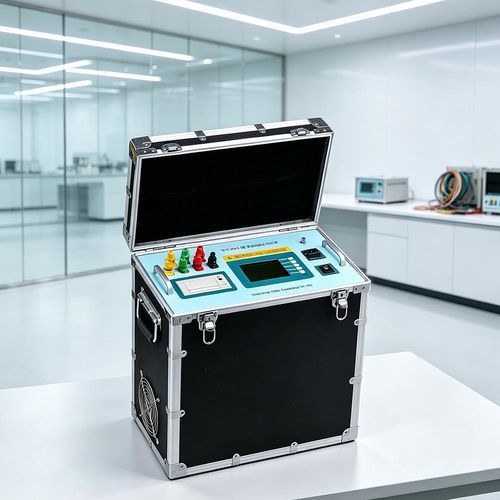

Tester DC UHV-S10A

antifurtodi circuito integratoper trasformatore

Panoramica
Lo strumento fornisce elevata corrente di uscita con selezione automatica della corrente per un'operazione semplice. Integra un circuito di protezione affidabile ed è racchiuso in un involucro industriale in plastica leggero, facile da trasportare.

Parametri del prodotto
Questo tester rapido di resistenza DC è uno strumento di ultima generazione progettato per misurare la resistenza DC dei trasformatori, ottimizzato per la misura simultanea degli avvolgimenti trifase nei trasformatori ad alta capacità. Consente di testare contemporaneamente le tre fasi in un'unica operazione, riducendo i tempi di misura in sito.

Parametri tecnici
Correnti di prova (monofase): 1A, 5A, 10A, 20A
Correnti di prova (trifase): 1A, 5A, 10A
Range di misura (monofase): 1A 10mΩ ～ 20Ω; 5A 1mΩ ～ 4Ω; 10A 1mΩ ～ 2Ω; 20A 1mΩ ～ 1Ω
Range di misura (trifase, per fase): 1A 10mΩ ～ 6Ω; 5A 1mΩ ～ 1Ω; 10A 1mΩ ～ 0,6Ω
Precisione di misura: ±(0,2% full span ± 2 cifre)
Risoluzione massima: 0,1 mΩ
Capacità di archiviazione dati: 150 gruppi
Alimentazione: AC 220V ±22V, 50Hz ±2Hz
Ambiente operativo: Temperatura ambiente 0°–40°C; Umidità relativa ≤80%

Caratteristiche

• Misurazione simultanea della resistenza DC degli avvolgimenti trifase del trasformatore, consentendo un test completo in un'unica operazione.
• Compatibile con on‑load tap changers: non è necessaria la scarica prima della regolazione, riducendo i tempi di misura a circa un terzo rispetto alle misure monofase sequenziali.
• Ampio display LCD con interfaccia grafica chiara per un'operazione intuitiva e una semplice configurazione dei parametri.
• Stampante da pannello integrata e ampia memoria non volatile per memorizzare e stampare i risultati in loco.
• Misurazioni stabili e rapide con buona ripetibilità — adatto per test sul campo della resistenza DC dei trasformatori.

Avvertenze

• Quando si misura un trasformatore regolatore di tensione non carico, attendere il completamento dell'indicazione di scarica prima di commutare il tap changer.
• Non smontare il cablaggio durante la misurazione.
• Se la barra di avanzamento di carica e il valore di corrente rimangono bloccati, la resistenza dell'avvolgimento misurato può superare l'intervallo selezionato; premere 'Exit', selezionare un diverso intervallo di corrente e riprovare.
• Per la sostituzione di fusibili o accessori utilizzare parti dello stesso modello dello strumento.

Caratteristiche / specifiche tecniche

• Modello: UHV‑S10A
• Funzione: Misura rapida della resistenza DC degli avvolgimenti di trasformatori con test trifase simultaneo
• Correnti di prova (monofase): 1A, 5A, 10A, 20A
• Correnti di prova (trifase): 1A, 5A, 10A
• Range di misura: vedi sezione Parametri tecnici
• Precisione: ±(0,2% full span ± 2 cifre)
• Risoluzione: 0,1 mΩ
• Archiviazione dati: 150 gruppi
• Alimentazione: AC 220V ±22V, 50Hz ±2Hz
• Condizioni operative: 0°–40°C, umidità relativa ≤80%
• Display: Ampio LCD grafico
• Opzioni: Stampante frontale integrata, memoria non volatile di grande capacità
