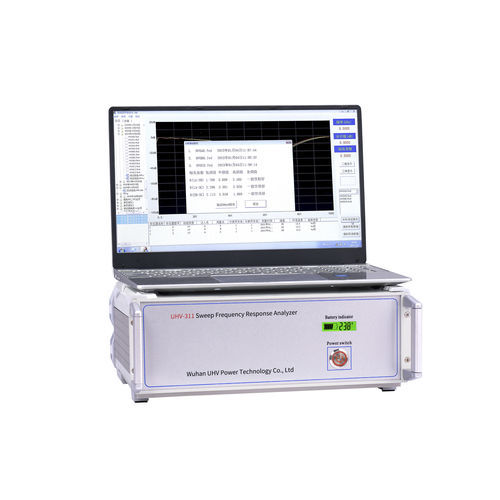

Analizzatore di risposta in frequenza UHV-311

di monitoraggioper monitoraggio di macchinaper test

Panoramica

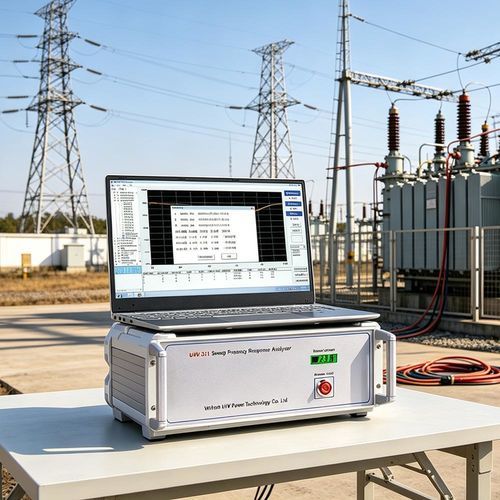

Tecnologia principale: sweep di frequenza digitale ad alta velocità basato su DDS. Modalità di misura: sweep lineare e sweep segmentato. Architettura di controllo: microprocessore embedded con componenti MIL-spec. Dispositivo progettato per eseguire analisi della risposta in frequenza (FRA) in campo per valutare l’integrità degli avvolgimenti del trasformatore.

Parametri prodotto
Implementa algoritmi FRA interni per misurare con alta risoluzione i parametri caratteristici degli avvolgimenti, permettendo l’individuazione di deformazioni meccaniche (distorsione, rigonfiamento, spostamento, inclinazione) e guasti elettrici (cortocircuiti tra spire, contatti tra fasi). Procedure non invasive che minimizzano le opere in sito ed evitano lo smontaggio del trasformatore.

Parametri tecnici
Intervallo sweep lineare: 1 kHz – 1 MHz
Intervalli sweep segmentato: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
Intervallo di ampiezza: -100 dB – +20 dB
Precisione misura ampiezza: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
Precisione sweep: 0.01%
Impedenza di ingresso segnale: 1 MΩ
Impedenza di uscita segnale: 50 Ω
Ripetibilità test in-phase: 99,5%
Dimensioni strumento (L × P × A): 300 × 340 × 120 mm
Dimensioni valigetta (L × P × A): 310 × 400 × 330 mm
Peso: 10 kg

Caratteristiche

• Nucleo DDS avanzato: sweep digitale ad alta velocità dedicato per FRA precisa su 0–1 MHz.
• Sistema di acquisizione ad alta fedeltà: architettura SoC con doppio canale A/D a 16 bit, ripetibilità ≥99,5%.
• Modalità doppio sweep: sweep lineare e segmentato conformi agli standard nazionali (GB/T 1094.18).
• Protocollo di prova non invasivo: richiede solo la disconnessione della barra collettrice; evita lo smontaggio del trasformatore.
• Uso ergonomico in campo: cablaggio insensitive alla misura per operazioni sicure sul serbatoio.
• Uscite conformi agli standard: scala degli assi selezionabile (lineare o logaritmica).
• Controllo intelligente del segnale: uscita software auto-range ±10 V con frequenza di campionamento adattiva.
• Sweep ad alta risoluzione: passi configurabili (0,25 / 0,5 / 1 kHz) per analisi spettrale dettagliata.
• Diagnostica assistita da IA: confronto storico su 6 curve, calcolo automatico dei parametri e diagnosi delle deformazioni degli avvolgimenti.
• Reportistica automatizzata: registrazione parametri ambientali, archiviazione misure e generazione di report Word/PDF a colori.

Specifiche tecniche

• Modello: UHV-311
• Intervallo sweep lineare: 1 kHz – 1 MHz
• Intervalli sweep segmentato: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
• Intervallo ampiezza: -100 dB a +20 dB
• Precisione ampiezza: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
• Precisione sweep: 0.01%
• Impedenza ingresso: 1 MΩ
• Impedenza uscita: 50 Ω
• Ripetibilità in-phase: 99,5%
• Dimensioni strumento (L×P×A): 300 × 340 × 120 mm
• Dimensioni valigetta (L×P×A): 310 × 400 × 330 mm
• Peso: 10 kg
