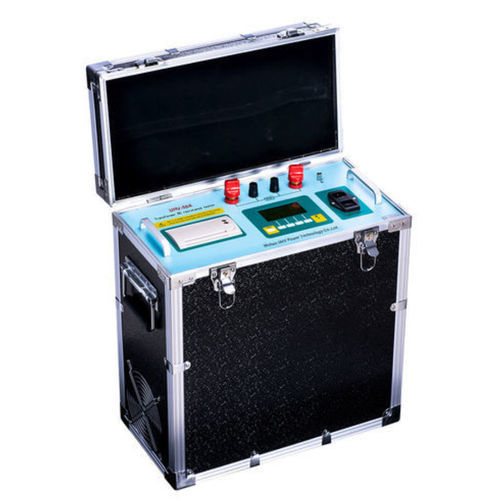

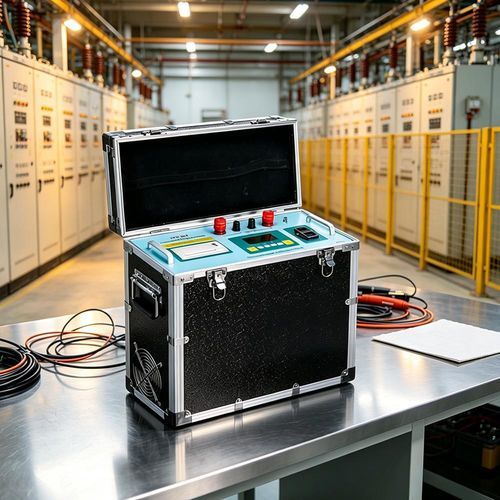

Tester antifurto UHV-50A

di impermeabilitàDCper avvolgimento statorico

Panoramica
Il tester di resistenza di avvolgimento DC UHV-50A utilizza un'architettura di alimentazione aggiornata che garantisce prestazioni stabili, misure rapide e buona ripetibilità dei dati. È progettato per la misura precisa della resistenza DC degli avvolgimenti di trasformatori e di apparecchiature induttive ad alta potenza, adatto per produzione, R&D e interventi in campo.

Parametri tecnici
Correnti di prova: 2,5 A, 5 A, 10 A, 20 A, 50 A
Intervalli di misura: 2,5 A: 10 mΩ – 8 Ω; 5 A: 1 mΩ – 4 Ω; 10 A: 1 mΩ – 2 Ω; 20 A: 1 mΩ – 1 Ω; 50 A: 1 mΩ – 500 mΩ
Precisione di misura: ±0,2 % della scala completa ±2 cifre
Memoria dati: 255 record
Display: LCD, resistenza mostrata su 4 1/2 cifre
Risoluzione massima: 0,1 μΩ
Alimentazione: CA 220 V ±22 V, 50 Hz ±2 Hz (fusibile 5 A)
Consumo massimo: 1500 W (a 10 A)
Ambiente di lavoro: 0 °C – 40 °C; umidità relativa ≤ 80 %
Dimensioni: 440 × 230 × 490 mm
Peso: 16 kg (con accessori)

Caratteristiche

• Dimensioni compatte e peso ridotto per uso in officina e in campo.
• Interfaccia menu in cinese per procedure operative ripetibili.
• Misurazione rapida con risultati stabili e precisi.
• Funzione di scarica automatica e indicazione di scarica per ridurre errori di manovra e migliorare la sicurezza.

Importanza dello strumento
La misura accurata della resistenza DC è fondamentale per valutare l'integrità degli avvolgimenti, diagnosticare guasti e verificare la qualità delle connessioni nei trasformatori e nelle apparecchiature induttive. Lo strumento applica la legge di Ohm, convertendo corrente e tensione misurate in un valore di resistenza affidabile per attività di manutenzione e controllo qualità.

Ambito di applicazione
Il UHV-50A è impiegato nella produzione e nei test dei trasformatori, nella manutenzione dei sistemi di potenza, nella produzione di apparecchiature elettriche, nei laboratori di R&D e in altri contesti che richiedono misure di bassa resistenza (processi per semiconduttori, ricerca sui materiali, prove di impedenza in ambito biomedico).

Caratteristiche / Specifiche tecniche

• Modello: UHV-50A
• Correnti di prova disponibili: 2,5 A / 5 A / 10 A / 20 A / 50 A
• Intervalli di misura tipici: 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Precisione: ±0,2 % della scala completa ±2 cifre
• Memoria: fino a 255 record
• Display: LCD, 4 1/2 cifre
• Risoluzione massima: 0,1 μΩ
• Alimentazione: CA 220 V ±22 V, 50 Hz ±2 Hz (fusibile 5 A)
• Consumo massimo: 1500 W (a 10 A)
• Ambiente operativo: 0 °C – 40 °C; umidità relativa ≤ 80 %
• Dimensioni: 440 × 230 × 490 mm
• Peso: 16 kg (con accessori)
