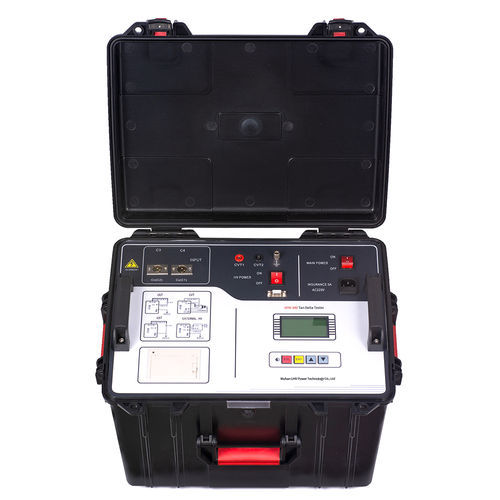

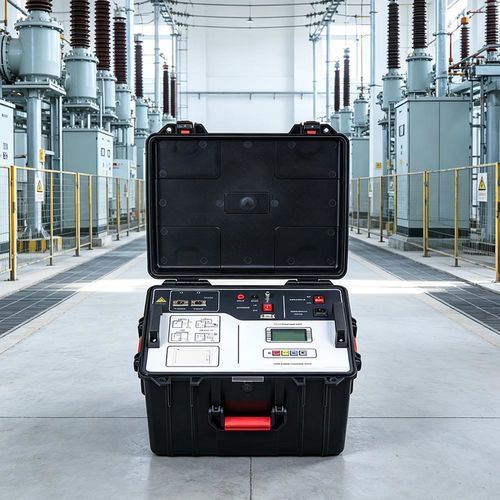

Sistema di test di fattore di capacità UHV-340

di fattore di dissipazionedi tangente deltaper trasformatore

Panoramica

Il tester Tan Delta per trasformatori UHV-340 è uno strumento completamente automatico e ad alta precisione per la misura del fattore di perdita dielettrica (tgδ) e della capacità (Cx) di trasformatori e altre apparecchiature in alta tensione in centrali e sottostazioni. Utilizza conversione di frequenza e analisi digitale per garantire misure accurate in ambienti con forti campi elettrici.

Caratteristiche principali

• Tecnologia anti-interferenza mediante conversione di frequenza: misure stabili anche con interferenze fino al 200%, adatta per prove in campo.
• Misura ad alta precisione: flottazione di frequenza, analisi digitale della forma d'onda e autocalibrazione del ponte con condensatore standard a tre terminali; risultati coerenti in connessione diretta/inversa.
• Bassa resistenza di ingresso (< 2 Ω) su tutta la gamma per eliminare l'influenza della capacità parassita della linea di prova.
• Possibilità di collegare coppa per olio esterna per test su olio isolante e elettrodi per materiali solidi.
• Rilevamento automatico della frequenza di rete (50 Hz / 60 Hz) e compatibilità con generatori; funziona con ampie fluttuazioni di frequenza.
• Modelli integrati di misura in serie e parallelo per compatibilità con piattaforme di taratura e verifiche strumentali.
• Protezioni multipli: alta/bassa tensione, messa a terra e limiti specifici per misure CVT; nessuna uscita 10 kV in caso di misura CVT impropria.
• Inseguimento automatico della tensione per compensare l'aumento di tensione nella misura di grandi capacità (anti "aumento di capacità").
• Design resistente alle vibrazioni per il trasporto a lunga distanza; cavo HV isolato incluso.
• Interfaccia per condensatore di riferimento esterno; inseguimento automatico della frequenza di rete (40 Hz–70 Hz); supporto per alimentazioni in frequenza o risonanti per prove HV di grande capacità.
• Avviso di scarica per cattivo contatto per facilitare l'identificazione del cablaggio; stampante termica opzionale; orologio/calendario e memoria per 100 gruppi di misure.

Parametri tecnici / Specifiche

• Uscita alta tensione: 0,5–10 kV, step di 500 V (20 livelli); potenza: 1500 VA.
• Precisione: tgδ: ±(lettura × 1,5% + 0,06%); Cx: ±(lettura × 1,5% + 5 pF).
• Risoluzione: tgδ: 0,001%; Cx: 0,001 pF.
• Gamma di misura: tgδ: 0,001%–100%.
• Capacitanza interna HV: 3 pF–60000 pF / 10 kV; 60 pF–1 µF / 0,5 kV.
• Capacitanza esterna HV: 3 pF–1,5 µF / 10 kV; 60 pF–30 µF / 0,5 kV.
• CVT (test rapporto variabile): precisione variazione ±(lettura × 1%); intervallo 10–99.999; precisione fase ±0,1°; intervallo fase 0–359,9°.
• Alimentazione: AC 220 V ±10%, 50/60 ±1 Hz.
• Metodi di misura: frequenze singole (45/50/55/60/65 Hz) e modalità a conversione automatica (50D: 45Hz/55Hz; 60D: 55Hz/65Hz).
• Adattamento armonico: ≤ 3%.
• Temperatura ambiente di impiego: -15 ℃–50 ℃; umidità relativa < 80%.
• Dimensioni: 460 × 345 × 345 mm; peso: 35 kg.
