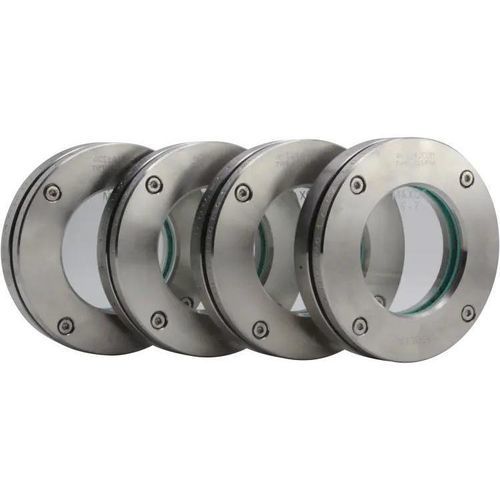

Oblò di osservazione di monitoraggio Type 317

per recipienteper prodotti chimiciATEX

La lunetta di controllo circolare Tipo 317 è un'apertura di visuale leggera e piatta per contenitori non pressurizzati, progettata per essere saldata sulla parete o incassata in essa (simile a DIN 28120). Il vetro è borosilicato, chimicamente resistente, serrato tra due flange in acciaio inox e abbinato a una vasta gamma di materiali di tenuta collaudati.

Progetto e materiali

• Corpo / flange: acciaio inossidabile 1.4571 (316Ti)
• Vetro: vetro borosilicatico secondo DIN 7080 (o su richiesta del cliente)
• Guarnizioni: ampia scelta di materiali inclusi guarnizioni fibrose, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri marchi

Taglie nominali disponibili (DN)

• DN 50, 80, 100, 125, 150, 200, 300, 400

Pressione nominale

• PN 0 (non pressurizzato); pressione di esercizio massima raccomandata: 0,49 barg

Opzioni di temperatura (selezione)

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (a seconda di vetro, guarnizioni e rivestimenti)

Opzioni / Accessori

• Spazzola SGW con lama in PTFE o silicone
• Luce LED per aree Ex e non-Ex
• Dispositivo di spruzzo SVIII
• Rivestimento FEP o Halar®
• Disco di protezione in mica
• Costruzioni speciali / produzione su misura possibili

Dimensioni e peso (panoramica)

• Taglie nominali (DN): 50, 80, 100, 125, 150, 200, 300, 400
• Da [mm] (diametro esterno dell'assemblaggio): DN50: 140; DN80: 165; DN100: 190; DN125: 215; DN150: 240; DN200: 290; DN300: 370; DN400: 450
• Di [mm] (diametro interno / diametro del vetro): DN50: 80; DN80: 100; DN100: 125; DN125: 150; DN150: 175; DN200: 225; DN300: 300; DN400: 370
• h1 [mm] (spessore/altezza 1): DN50–200: 10; DN300: 15; DN400: 20
• h2 [mm] (spessore/altezza 2): DN50–200: 15; DN300: 20; DN400: 25
• Peso [kg]: DN50: 2.0; DN80: 2.8; DN100: 3.2; DN125: 4.3; DN150: 5.1; DN200: 6.8; DN300: 12.2; DN400: 23.0

Note aggiuntive / idoneità

• Resistenza termica: fino a 400 °C (a seconda di vetro, guarnizioni e progettazione)
• Adatto per fluidi liquidi e gassosi
• Oltre 50 materiali di guarnizione disponibili (guarnizioni in fibra standard e guarnizioni ad alte prestazioni come PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, ecc.)
• Accessori disponibili: spazzole, luci LED, schermi/protezioni FEP, dischi in mica, ecc.

Caratteristiche / specifiche tecniche

• Modello / serie: Tipo 317 (apertura di visuale leggera, non resistente alla pressione)
• Uso previsto: saldare sulla o nella parete dei recipienti per osservazione/illuminazione dell'interno
• Materiale di costruzione standard: acciaio inossidabile 1.4571 (316Ti)
• Vetro standard: vetro borosilicatico DIN 7080 (alternative su richiesta)
• Pressione nominale: PN 0 (non pressurizzato)
• Pressione di esercizio massima raccomandata: 0,49 barg
• Taglie nominali disponibili: DN 50–400
• Opzioni di temperatura indicate in scheda prodotto: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C (selezione a seconda progettazione e materiali)
• Opzioni di tenuta: guarnizioni piane in ampia gamma di materiali inclusi PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, materiali fibrosi e altri marchi
• Opzioni di protezione: disco di protezione in mica, rivestimenti FEP o Halar® per protezione chimica/termica
• Produzione su misura e costruzioni speciali disponibili
