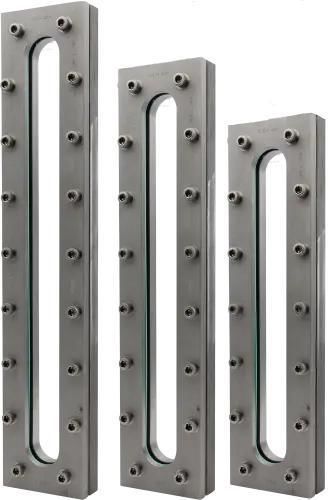

Oblò di osservazione per recipiente Type 334

per indicatore di livellodi monitoraggioin acciaio inossidabile

Il vetro di ispezione longitudinale tipo 334 è un elemento a finestra rettangolare/allungata progettato per la saldatura su o nella parete di serbatoi e contenitori, offrendo un'ampia finestra di osservazione per il controllo di mezzi liquidi e gassosi. Combina le funzioni di vetri di controllo circolari e indicatori di livello e consente configurazioni e materiali personalizzati.

Progetto e materiali
L'elemento è dotato di una lastra in vetro borosilicato (simile a DIN 7081) inserita tra guarnizioni e fissata saldamente in un telaio metallico. Materiale standard per le parti metalliche: acciaio inox 1.4571 (316Ti); materiali alternativi su richiesta. La tenuta è assicurata da guarnizioni piane scelte tra un'ampia gamma di materiali idonei all'applicazione.

• Vetro standard: borosilicato (DIN 7081 o secondo specifica cliente)
• Metallo standard: acciaio inox 1.4571 (316Ti); materiali alternativi su richiesta
• Materiali di tenuta: guarnizioni in fibra e materiali avanzati quali PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e molti altri (>50 materiali di guarnizione disponibili)

Struttura (componenti esplosi)

• Viti
• Telaio di copertura
• Cuscinetto vetro
• Vetro di ispezione
• Guarnizione
• Telaio di base

Opzioni

• Rivestimento protettivo FEP o Halar® per maggiore resistenza chimica
• Disco di protezione in mica per proteggere il vetro da alte temperature e vapore
• Versione ad alta temperatura
• Versione quasi priva di spazi morti
• Costruzioni speciali / progetti su misura

Dimensioni (lunghezza totale standard / lunghezza visibile / peso)

• BL 270 mm — SL 200 mm — Peso 7,4 kg
• BL 340 mm — SL 270 mm — Peso 9,0 kg
• BL 410 mm — SL 340 mm — Peso 10,6 kg
• BL 480 mm — SL 410 mm — Peso 12,2 kg
• BL 550 mm — SL 480 mm — Peso 13,8 kg
• BL 620 mm — SL 550 mm — Peso 15,4 kg
• BL 690 mm — SL 620 mm — Peso 17,0 kg
• BL 760 mm — SL 690 mm — Peso 18,6 kg

Note di applicazione
Il tipo 334 fornisce una finestra di osservazione rettangolare notevolmente ingrandita rispetto ai tipi più piccoli, adatta al monitoraggio visivo di fluidi liquidi e gassosi. Il vetro standard è il borosilicato; se le temperature o le condizioni di processo superano i limiti del borosilicato, sono disponibili dischi di protezione in mica o soluzioni speciali per alte temperature. I rivestimenti FEP/Halar® proteggono il vetro da agenti chimici aggressivi.

Specifiche tecniche

• Denominazione: vetro di ispezione longitudinale tipo 334
• Pressione nominale (standard): PN 3
• Applicazione tipica: saldabile su o nella parete del serbatoio (indicatore di livello / vetro di ispezione)
• Metallo standard: acciaio inox 1.4571 (316Ti) — altri materiali su richiesta
• Vetro standard: borosilicato (simile a DIN 7081) — vetri speciali su richiesta
• Opzioni di temperatura: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (operatività con borosilicato limitata; varianti protette e ad alta temperatura disponibili)
• Mezzi: per mezzi liquidi e gassosi
• Lunghezza totale (BL): 270–760 mm (varie SL / pesi come elencato sopra)
• Accessori / varianti: rivestimento FEP, rivestimento Halar®, disco di protezione in mica, versioni ad alta temperatura, versioni quasi prive di spazio morto, costruzioni speciali
• Progetti su misura possibili; ampia scelta di materiali per guarnizioni (>50)
