Oblò di osservazione per applicazioni industriali Type 338

per recipienteper indicatore di livellodi monitoraggio

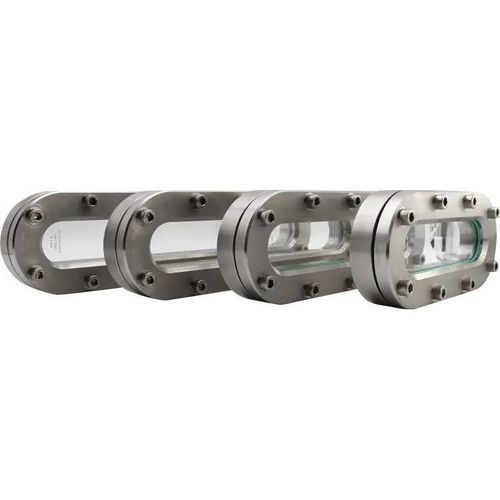

L'indicatore di livello longitudinale tipo 338 è un dispositivo da saldare (in o su serbatoio) progettato per ispezioni visive e monitoraggio affidabile del livello per fluidi liquidi e gassosi. Offre una larghezza di visibilità di 50 mm e supporta pressioni di esercizio fino a 16 barg.

Concezione e materiali

La flangia integra una lastra di vetro borosilicato (simile a DIN 7081) racchiusa tra guarnizioni e fissata con viti per garantire tenuta permanente e resistenza alla pressione. Materiale standard: acciaio inox 1.4571 (316Ti); altri materiali su richiesta. Disponibili rivestimenti protettivi e disco di protezione in mica per maggiore resistenza chimica o termica.

Punti funzionali principali

• Montaggio: saldare in o su serbatoio
• Larghezza di visibilità: 50 mm
• Adatto per fluidi liquidi e gassosi
• Pressione nominale: PN 16 (pressione di esercizio max. fino a 16 barg)
• Materiale standard: acciaio inox 1.4571 (316Ti); altre leghe su richiesta
• Vetro di visione: borosilicato (DIN 7081 o secondo richiesta cliente)

Opzioni e protezioni disponibili

• Rivestimento/protezione FEP
• Disco protettivo in mica per protezione da vapore/alte temperature
• Versioni ad alta temperatura
• Progettazioni quasi prive di spazi morti
• Progetti su misura su richiesta

Materiali delle guarnizioni (esempi)

• Guarnizioni piane a base di fibre
• PTFE (Teflon®)
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• Oltre 50 materiali di guarnizione di marca disponibili

Dimensioni / pesi (panoramica)

• Lunghezza faccia a faccia (BL [mm]): 270, 340, 410, 480, 550, 620
• SL corrispondenti [mm]: 200, 270, 340, 410, 480, 550
• Peso [kg] (per BL = 270 → 620): 7,2; 9,0; 10,9; 12,7; 14,5; 16,3

Temperature

• Classi di temperatura disponibili (esempi): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Certificazioni e qualità

• Prodotto secondo gestione qualità certificata (es. TÜV / ISO 9001 indicato nella documentazione)

Caratteristiche / specifiche tecniche

• Modello / tipo: Tipo 338
• Applicazione: Indicatore di livello longitudinale per saldatura in o su serbatoio
• Pressione nominale: PN 16 (max. 16 barg)
• Larghezza di visibilità: 50 mm
• Materiale standard: acciaio inox 1.4571 (316Ti); altri materiali su richiesta
• Vetro: borosilicato (simile a DIN 7081) o secondo requisiti cliente
• Opzioni lunghezza BL: 270 / 340 / 410 / 480 / 550 / 620 mm
• Lunghezze SL corrispondenti: 200 / 270 / 340 / 410 / 480 / 550 mm
• Pesi per BL: 7,2 / 9,0 / 10,9 / 12,7 / 14,5 / 16,3 kg
• Opzioni temperatura: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Opzioni: rivestimento protettivo FEP, protezione mica, versione alta temperatura, progettazione quasi senza spazi morti, realizzazioni su misura
• Materiali guarnizione: >50 disponibili (incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, guarnizioni a base di fibre)
• Fluidi idonei: liquidi e gassosi
• Accessori: schermi/protezioni e altri accessori disponibili
