Oblò di osservazione per applicazioni industriali Type 322

per recipientedi monitoraggioper prodotti chimici

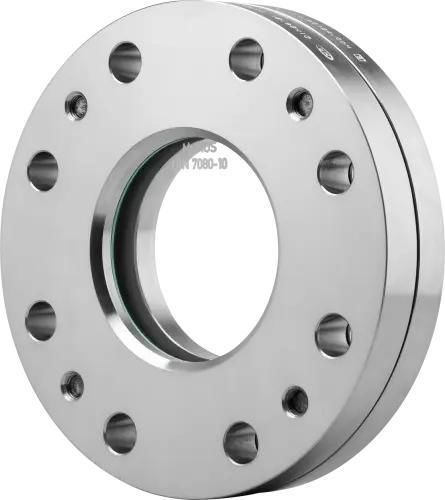

L'oblò circolare Tipo 322 è un dispositivo di visione robusto per montaggio su flangia, progettato per il controllo visivo di liquidi e gas in applicazioni ad alta pressione fino a 160 barg. Utilizza flange rinforzate, piastre di vetro borosilicato sovradimensionate e viti di precarico per garantire l'ermeticità a pressioni e temperature elevate.

Progetto e scopo
Il componente è pensato per il monitoraggio visivo diretto su serbatoi e recipienti che richiedono elevate pressioni operative e resistenza a temperature maggiorate. È adatto per montaggio su flangia analogo a DIN 28121 e per ambienti di processo gravosi.

Elementi costruttivi principali

• Flangia di copertura
• Cuscinetto per vetro
• Piastra di vetro di osservazione (vetro borosilicato di default, sovradimensionato rispetto a DIN 7080)
• Guarnizione
• Flangia di base / flangia portante
• Viti / viti di precarico per il serraggio del vetro

Opzioni / protezioni

• Illuminazione a LED per visione illuminata (disponibile)
• Disco protettivo in mica per protezione termica/da vapore
• Rivestimento FEP o Halar® per proteggere il vetro da agenti chimici aggressivi o caustici
• Dispositivi di spruzzo e tergicristalli: non applicabili al Tipo 322 a causa dell'elevata pressione operativa
• Progettazioni personalizzate e adattamenti disponibili su richiesta

Dati tecnici e dimensioni

• Dimensioni nominali (DN): 40, 50, 80, 100
• Pressione nominale (PN): 40, 63, 100, 160
• Opzioni di temperatura (vetro/guarnizione a seconda dell'esecuzione): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Panoramica rapida:
  • Pressione di esercizio massima: fino a 160 barg
  • Resistenza al calore: fino a 300 °C (a seconda di vetro e guarnizione)
  • Fluidi: adatto per mezzi liquidi e gassosi
  • Diametri nominali: DN 40–100
  • Accessori disponibili; possibilità di progettazioni su misura
• Dimensioni (valori selezionati dalla tabella della sezione):
  • DN / Di [mm]: DN 40 → Di 40; DN 50 → Di 50; DN 80 → Di 80; DN 100 → Di 100
  • H (PN 40) [mm]: 84 / 84 / 84 / 104 (per DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm]: 84 / 84 / 84 / 104 (per DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm]: 84 / 104 / 104 / 104 (per DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm]: 94 / 104 / 104 / 121 (per DN 40 / 50 / 80 / 100)
  • Da [mm]: secondo DIN EN 1092-1

Caratteristiche / specifiche tecniche

• Modello / tipo: Tipo 322 (oblò/visore circolare)
• Montaggio: montaggio su flangia similare a DIN 28121
• Diametri nominali: DN 40, DN 50, DN 80, DN 100
• Classi di pressione nominale: PN 40, PN 63, PN 100, PN 160 (max. 160 barg)
• Resistenza alla temperatura: fino a 300 °C a seconda di vetro e guarnizione
• Vetro: vetro borosilicato di default (sovradimensionato rispetto a DIN 7080); opzione disco protettivo in mica per condizioni estreme
• Protezione chimica/corrosione: rivestimento opzionale FEP o Halar®
• Tenuta / serraggio: viti di precarico per la tensione del vetro
• Accessori e opzioni: illuminazione LED, dischi in mica, rivestimenti, costruzioni speciali
• Produttore / Marchio: ACI Industriearmaturen
