Oblò di osservazione per applicazioni industriali Type 394

per recipientedi monitoraggioin acciaio inossidabile

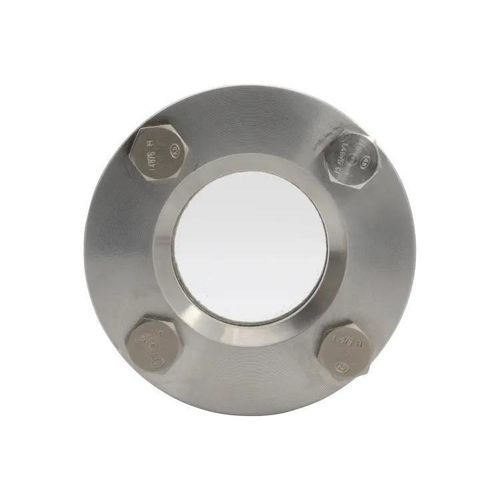

L'oblò circolare filettato Tipo 394 è un visore a vite con filetto interno, progettato per il controllo visivo di fluidi liquidi e gassosi. Disponibile in diverse misure nominali e classi di pressione, può essere fornito con rivestimenti protettivi e una vasta scelta di materiali di tenuta per applicazioni industriali.

Materiali e vetro

• Corpo: acciaio inossidabile 1.4571 (316Ti)
• Vetro standard: vetro borosilicato secondo DIN 7080 (altri vetri su richiesta)
• Opzioni di protezione/ri rivestimento: FEP o Halar®; disco di protezione in mica opzionale per maggiore resistenza a temperatura/vapore

Connessione, dimensioni e classi di pressione

• Tipo di connessione: filetto interno (femmina) per avvitamento
• Dimensioni nominali (NPS): ½", 1", 1½", 2"
• Pressione nominale (PN): 16, 40, 63, 100, 160

Temperatura e fluidi

• Esempi di temperature disponibili: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Adatto per fluidi liquidi e gassosi

Guarnizioni, opzioni e accessori

• Tenuta: guarnizioni piane da un'ampia gamma (>50 materiali) inclusi materiali fibrorinforzati, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre guarnizioni di marca
• Opzioni: tergicristallo SGW (lamina in PTFE o silicone), rivestimento FEP o Halar®, protezione in mica, realizzazioni speciali
• Accessori tipici: schermo/protezione FEP, dischi di mica tondi, tergivetro per oblò

Dimensioni (estratto)

• Intestazione tabella: PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Peso [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0.8
• PN 16 — 1" — 95 — 25 — 20 — 1.5
• PN 16 — 1½" — 110 — 40 — 20 — 2.2
• PN 16 — 2" — 110 — 40 — 20 — 2.1
• PN 40 — ½" — 70 — 15 — 20 — 0.8
• PN 40 — 1" — 95 — 25 — 20 — 1.5
• PN 40 — 1½" — 110 — 40 — 20 — 2.2
• PN 40 — 2" — 110 — 40 — 20 — 2.2
• PN 63 — ½" — 95 — 15 — 20 — 0.8
• PN 63 — 1" — 95 — 25 — 20 — 1.5
• PN 63 — 1½" / 2" — come PN 100
• PN 100 — ½" — 70 — 15 — 20 — 0.8
• PN 100 — 1" — 95 — 25 — 20 — 1.5
• PN 100 — 1½" — 110 — 40 — 20 — 2.2
• PN 100 — 2" — 110 — 40 — 20 — 2.2
• PN 160 — ½" — 70 — 15 — 20 — 0.8
• PN 160 — 1" — 95 — 25 — 20 — 1.8
• PN 160 — 1½" — 110 — 40 — 20 — 2.6
• PN 160 — 2" — 110 — 40 — 20 — 2.7
• Altre dimensioni e classi di pressione disponibili su richiesta
• Installazione: mediante chiavi ad uncino come per DIN 11851

Panoramica rapida / punti chiave

• Pressione nominale massima: fino a PN 160
• Resistenza termica: opzioni fino a 280°C (vetri o protezioni superiori su richiesta)
• Adatto per fluidi liquidi e gassosi
• Dimensioni nominali: ½" – 2"
• Progetti su misura possibili; numerose opzioni di materiale di tenuta (>50)

Caratteristiche / specifiche tecniche

• Modello: Tipo 394 (oblò circolare filettato con filetto interno)
• Marca: ACI Industriearmaturen
• Materiale corpo: acciaio inossidabile 1.4571 (316Ti)
• Vetro standard: vetro borosilicato DIN 7080 (altri su richiesta)
• Guarnizioni: guarnizioni piane da ampia gamma di materiali (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, fibra, ecc.)
• Pressione nominale: PN 16 / 40 / 63 / 100 / 160
• Dimensioni nominali (NPS): ½", 1", 1½", 2"
• Pesi e dimensioni tipici: vedere la lista dimensioni sopra (Da, Di, L, peso per PN/dimensione)
• Opzioni: tergicristallo SGW (PTFE/silicone), rivestimento FEP/Halar®, protezione in mica, realizzazioni speciali
