Oblò di osservazione per applicazioni industriali Type 390

per recipientedi monitoraggioin acciaio inossidabile

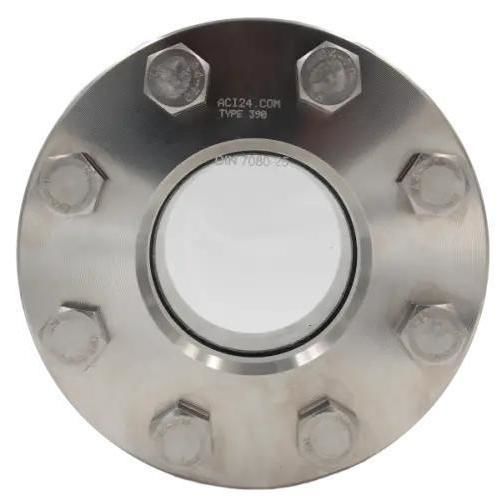

L'occhiello di ispezione circolare Type 390 è un dispositivo da saldare su boccole di tubazione o pareti di serbatoi che consente l'ispezione visiva e l'illuminazione dell'interno del contenitore. Il vetro è bloccato tra due flange in acciaio inox e sigillato con guarnizioni piane; il vetro standard è vetro borosilicato conforme a DIN 7080.

Struttura / Componenti

• Viti
• Flangia di copertura
• Cuscinetto per vetro
• Vetro di ispezione (vetro borosilicato DIN 7080)
• Guarnizione
• Flangia di base
• Dadi

Opzioni

• Spazzola SGW con lama in PTFE o silicone
• Lampada LED per aree Ex e non-Ex
• Rivestimento FEP o Halar®
• Disco di protezione in mica
• Progetti su misura

Applicazioni e punti principali

• Adatto per mezzi liquidi e gassosi
• Possibilità di progettazione su misura
• Accessori disponibili (es. spazzole, dischi in mica, luci LED, rivestimenti protettivi)
• Oltre 50 materiali per guarnizioni disponibili per soddisfare i requisiti di processo
• Materiale standard dell'involucro: acciaio inox 1.4571 (316Ti)

Dati tecnici (selezionabili)

• Dimensioni nominali: DN 15 - 350 (taglie individuali: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Pressione nominale PN: 16, 40, 63, 100, 160, 250, 320
• Opzioni di temperatura (selezione): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Caratteristiche / Specifiche tecniche

• Modello / denominazione: Type 390
• Materiale dell'involucro: acciaio inox 1.4571 (316Ti)
• Materiale del vetro: vetro borosilicato (DIN 7080) — vetri alternativi su richiesta
• Tenuta: guarnizioni piane da un'ampia gamma di materiali (es.: PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre marche)
• Pressione massima indicativa: fino a 320 barg (a seconda della configurazione)
• Resistenza termica tipica: fino a ca. 280 °C per configurazioni standard (protezione a temperature più elevate possibile con dischi in mica o soluzioni alternative)
• Progettato per estremità di saldatura secondo DIN EN 1092-1 tipo 11
• Accessori disponibili: dischi tondi in mica, spazzole per vetro, luci LED, schermi/verniciature protettive FEP
• Progettazioni e rivestimenti personalizzati (FEP, Halar®) per proteggere contro sostanze chimiche aggressive o alcali
• Opzione di includere spazzola (SGW) e illuminazione per migliorare visibilità e manutenzione
