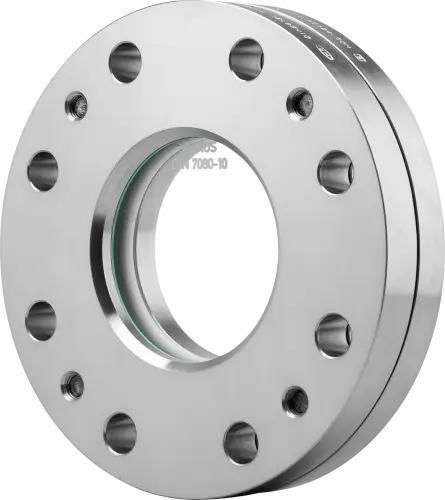

Oblò di osservazione per recipiente Type 321

per applicazioni sanitariedi monitoraggioper prodotti chimici

Montaggio flangiato con vetro di ispezione circolare (Tipo 321) per l'osservazione o l'illuminazione dell'interno di serbatoi e apparecchi, progettato secondo DIN 28121. L'unità viene fornita premontata per il montaggio diretto su flangia e può essere sostituita integralmente in caso di danneggiamento del vetro.

Opzioni

• Wiper SGW con lama tergivetro in PTFE o silicone
• Luce LED per aree Ex e non-Ex
• Dispositivo di nebulizzazione SVII
• Rivestimento FEP o Halar®
• Disco di protezione in mica
• Costruzioni speciali su richiesta

Caratteristiche / specifiche tecniche

• Standard: Progettazione secondo DIN 28121.
• Montaggio: Avvitato su flange secondo DIN EN 1092-1; fornito premontato per montaggio diretto.
• Pressione di esercizio: disponibile per PN 10 e PN 25 (max. 25 barg).
• Misure nominali: DN 40 - DN 200.
• Classificazione temperature: opzioni 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (resistente fino a 200 °C).
• Materiali: flange in acciai inossidabili 1.4571 (316Ti) o 1.4404 (316L).
• Vetro: vetro borosilicato MAXSO® secondo DIN 7080 (altamente resistente chimicamente).
• Tenuta: guarnizione ondulata incapsulata rivestita in PTFE posizionata in chiusura a pressione per allineare le parti della flangia e proteggere il vetro (evita l'assestamento delle guarnizioni; non è necessario un riavvitamento in loco).
• Idoneità d'uso: adatto per mezzi liquidi e gassosi; idoneo per alimenti, acidi, alcali e la maggior parte dei prodotti chimici aggressivi (protezione aggiuntiva tramite disco di mica o rivestimenti se necessario).
• Manutenibilità: l'intero montaggio può essere sostituito con poco sforzo in caso di rottura del vetro.
• Accessori disponibili: tergivetro per vista, luci LED (vari modelli), schermo/verniciatura protettiva FEP, dispositivi di nebulizzazione (es. SV2/SVII), dischi di mica rotondi.

Dimensioni (PN 10)

• DN 40 → Di 48 mm; H 36 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 3,8 kg
• DN 50 → Di 65 mm; H 38 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 4,6 kg
• DN 80 → Di 80 mm; H 46 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,2 kg
• DN 100 → Di 100 mm; H 46 mm; Da 220 mm; L 18 mm; K 180 mm; Peso 9,3 kg
• DN 125 → Di 125 mm; H 54 mm; Da 250 mm; L 18 mm; K 210 mm; Peso 13,8 kg
• DN 150 → Di 125 mm; H 54 mm; Da 285 mm; L 22 mm; K 240 mm; Peso 19,5 kg
• DN 200 → Di 150 mm; H 54 mm; Da 340 mm; L 22 mm; K 295 mm; Peso 28,7 kg

Dimensioni (PN 25)

• DN 40 → H 38 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 4,0 kg
• DN 50 → H 41 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 5,0 kg
• DN 80 → H 50 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,9 kg
• DN 100 → H 59 mm; Da 235 mm; L 22 mm; K 190 mm; Peso 14,0 kg
• DN 125 → H 66 mm; Da 270 mm; L 26 mm; K 220 mm; Peso 20,0 kg
• DN 150 → H 66 mm; Da 300 mm; L 26 mm; K 250 mm; Peso 26,9 kg
• DN 200 → H 66 mm; Da 360 mm; L 26 mm; K 310 mm; Peso 39,3 kg
