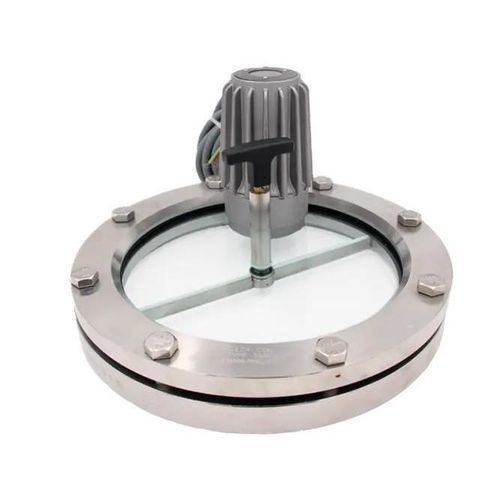

Oblò di osservazione di monitoraggio Type 318

per recipienteper prodotti chimiciATEX

L'oblò di ispezione circolare Tipo 318 è un oblò piatto e leggero, saldato sulla o nella parete di un serbatoio per consentire l'osservazione o l'illuminazione dell'interno. È pensato come soluzione economica e chimicamente resistente tra gli accessori senza pressione e le varianti pressurizzate più robuste.

Caratteristiche

• Design piatto e leggero basato sui principi della DIN 28120 ma ottimizzato per pressioni di esercizio inferiori.
• Corpo e flange in acciaio inossidabile 1.4571 (316Ti) per una migliore resistenza alla corrosione.
• Vetro bloccato tra due flange in acciaio inossidabile con guarnizioni piatte di alta qualità.
• Materiale standard del vetro: vetro borosilicato secondo DIN 7080 (o su specifica del cliente).
• Rivestimenti FEP o Halar® opzionali per aumentare la resistenza chimica dell'insieme vetro.
• Adatto per l'osservazione o l'illuminazione degli interni dei serbatoi; compatibile con mezzi liquidi e gassosi.

Opzioni

• Pennello tergivetro SGW con lama in PTFE o silicone.
• Sistemi di illuminazione LED per aree Ex e non-Ex.
• Dispositivo di spruzzatura SVIII.
• Rivestimento FEP o Halar® per maggiore protezione chimica.
• Disco di protezione in mica per protezione termica e contro il vapore.
• Costruzioni speciali e progetti su richiesta.

Dimensioni (per DN)

• DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; Peso: 3,6 kg
• DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; Peso: 5,0 kg
• DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; Peso: 5,9 kg
• DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; Peso: 7,1 kg
• DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; Peso: 8,8 kg
• DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; Peso: 11,3 kg
• DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; Peso: 21,7 kg
• DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; Peso: 35,0 kg

Specifiche tecniche

• Denominazione: Tipo 318
• Standard di progetto: basato su DIN 28120 (adattato: più piatto e leggero)
• Materiale (corpo / flange): acciaio inossidabile 1.4571 (316Ti)
• Vetro: vetro borosilicato DIN 7080 (standard) o su specifica cliente
• Dimensioni nominali: DN 50, 80, 100, 125, 150, 200, 300, 400
• Pressione nominale: PN 2,5 (pressione di esercizio fino a 2,5 barg)
• Temperatura: configurazioni possibili fino ad alte temperature; consigliato disco di protezione in mica se si superano i limiti del borosilicato (configurazioni fino a ca. 400 °C a seconda dei materiali e protezioni)
• Tenuta: guarnizioni piatte disponibili in ampia gamma (>50) di materiali inclusi rinforzati, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, ecc.
• Rivestimenti: opzioni FEP o Halar® per maggiore resistenza chimica
• Mezzi: adatto per mezzi liquidi e gassosi
• Accessori / upgrade: tergivetro (SGW), luci LED, dispositivo di spruzzatura SVIII, disco di protezione in mica; progetti su misura possibili
• Certificati: TÜV / ISO 9001 e certificazioni materiale inox disponibili
