Oblò di osservazione per applicazioni industriali Type 337
per recipienteper indicatore di livellodi monitoraggio

Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio - immagine - 2
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio - immagine - 3
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio - immagine - 4
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio - immagine - 5
Oblò di osservazione per applicazioni industriali - Type 337 - ACI Industriearmaturen GmbH - per recipiente / per indicatore di livello / di monitoraggio - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specificazioni
per applicazioni industriali, per recipiente, per indicatore di livello, di monitoraggio, per prodotti chimici, in acciaio inossidabile, in vetro borosilicato, a saldare
Temperatura

Min.: 80 °C
(176 °F)

Max.: 400 °C
(752 °F)

Pressione

Min.: 0 bar
(0 psi)

Max.: 25 bar
(363 psi)

Descrizione

Panoramica

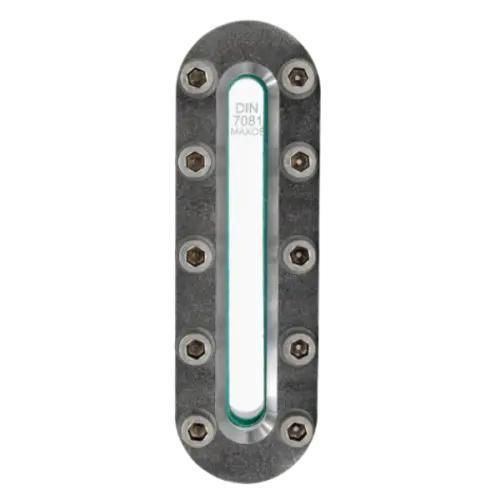

  • Il vetro di controllo longitudinale Tipo 337 è una finestra di ispezione rettangolare con estremità arrotondate, progettata per essere saldata nella o sulla parete di contenitori chiusi per l'osservazione affidabile dei livelli in caldaie, serbatoi o silos. È realizzato per servizi ad alta pressione e temperatura e può essere personalizzato in base alle esigenze del processo.


Caratteristiche principali

  • Piastra vetrata: vetro borosilicato secondo DIN 7081 (o secondo richiesta cliente).
  • Materiale corpo standard: acciaio inossidabile 1.4571 (316Ti); materiali alternativi disponibili su richiesta.
  • Progettato per pressioni di esercizio fino a 25 barg (PN 25).
  • Adatto per mezzi liquidi e gassosi; disponibile in diverse lunghezze totali (BL 176–536 mm).
  • Costruzione robusta: piastra vetrata incassata tra guarnizioni e fissata saldamente per garantire tenuta duratura e resistenza alla pressione.


Varianti ottiche e protezioni

  • Vetro riflesso (struttura a prisma) raccomandato per contenitori con scarsa illuminazione per migliorare la lettura del livello.
  • Vetro trasparente raccomandato quando è richiesta una visione non distorta o la visibilità del colore del mezzo.
  • Dischi di protezione in mica, rivestimenti FEP o Halar® disponibili per proteggere il vetro da alte temperature o sostanze aggressive; i vetri riflessi non possono essere combinati con mica o rivestimenti, i vetri trasparenti sì.


Media & risorse prodotto

  • Video prodotto: Tank sight glass type 337 (YouTube).
  • Brochure informativa (PDF) e file disegno/STP scaricabili disponibili per dati dettagliati e informazioni di produzione.


Specifiche tecniche

  • Pressione nominale: PN 25.
  • Pressione di esercizio: max. 25 barg.
  • Opzioni di temperatura: 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (versioni ad alta temperatura disponibili).
  • Materiali standard: corpo in acciaio inossidabile 1.4571 (316Ti); vetro borosilicato secondo DIN 7081 (altri tipi di vetro su richiesta).
  • Guarnizioni: guarnizioni piane da un'ampia gamma (>50) di materiali inclusi PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri.
  • Opzioni: schermo/verniciatura protettiva FEP; protezione in mica; versione ad alta temperatura; versione quasi senza spazi morti; progetti su misura.


Lunghezze & pesi

  • Lunghezza totale (BL) — lunghezza della fessura (SL) e peso:
    • BL 176 mm → SL 124 mm, Peso 3.3 kg
    • BL 226 mm → SL 174 mm, Peso 4.3 kg
    • BL 256 mm → SL 204 mm, Peso 4.9 kg
    • BL 316 mm → SL 264 mm, Peso 6.0 kg
    • BL 376 mm → SL 324 mm, Peso 7.1 kg
    • BL 436 mm → SL 384 mm, Peso 8.3 kg
    • BL 496 mm → SL 444 mm, Peso 9.4 kg
    • BL 536 mm → SL 484 mm, Peso 10.2 kg
  • Gamma tipica delle lunghezze fornite: 176–536 mm.


Applicazioni & accessori

  • Indicazione di livello e monitoraggio visivo di mezzi liquidi e gassosi in contenitori chiusi (caldaie, serbatoi, silos).
  • Accessori: schermi/verniciature protettive, dischi in mica e altri accessori disponibili per adattare il componente all'ambiente di processo.
