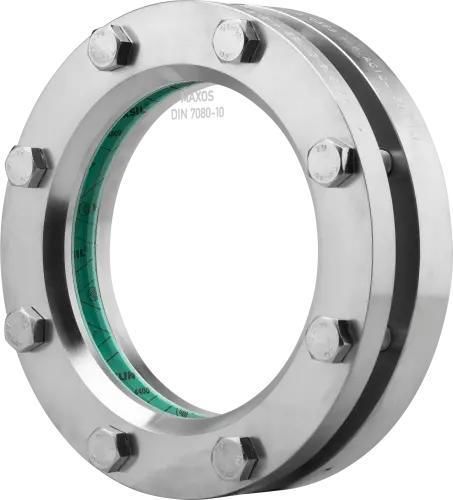

Oblò di osservazione per prodotti chimici Type 318V

per applicazioni industrialiper recipientedi monitoraggio

Panoramica
La finestra di ispezione circolare (tipo 318V) è un progetto piatto e leggero da saldare dentro o sulla parete dei contenitori, che permette l'osservazione visiva o l'illuminazione dell'interno. Ottimizzata per applicazioni sotto vuoto e basse pressioni di esercizio.

Caratteristiche principali

• Design piatto e leggero rispetto alle varianti DIN 28120
• Concetto di tenuta ottimizzato per il vuoto (tenuta lato fluido mediante anelli di tenuta)
• Vetro bloccato tra due flange in acciaio inossidabile
• Progettata per coprire l'intervallo tra finestre non pressurizzate e versioni più robuste pressurizzate

Opzioni

• Luce LED (per aree Ex e Non-Ex)
• Dispositivo di spruzzo SVIII
• Rivestimento FEP o Halar® per sostanze chimiche aggressive
• Progetti su misura su richiesta

Componenti di montaggio (illustrati)

• Viti
• Flangia di copertura
• Cuscinetto vetro
• Piastra in vetro
• Guarnizione
• Flangia di base

Dimensioni (per diametro nominale DN)

• DN 50: Da 150 mm, Di 80 mm, h1 12 mm, h2 24 mm, Peso 3,4 kg
• DN 80: Da 175 mm, Di 100 mm, h1 14 mm, h2 24 mm, Peso 4,8 kg
• DN 100: Da 200 mm, Di 125 mm, h1 14 mm, h2 24 mm, Peso 5,7 kg
• DN 125: Da 220 mm, Di 150 mm, h1 16 mm, h2 24 mm, Peso 6,6 kg
• DN 150: Da 250 mm, Di 175 mm, h1 16 mm, h2 24 mm, Peso 8,3 kg
• DN 200: Da 300 mm, Di 225 mm, h1 16 mm, h2 24 mm, Peso 10,8 kg
• DN 300: Da 400 mm, Di 305 mm, h1 20 mm, h2 24 mm, Peso 20,8 kg

Accessori

• Tergicristallo per vetro (pulizia manuale)
• Schermi / rivestimenti protettivi FEP
• Diverse luci LED (diversi design)

Specifiche tecniche

• Montaggio: Da saldare dentro o sulla parete (simile a DIN 28120)
• Misure nominali: DN 50 - DN 300
• Pressione nominale / campo d'impiego: applicazioni in vuoto fino a -0,9 barg e pressione di esercizio fino a 2,5 barg
• Resistenza al calore: fino a 200 °C (a seconda della configurazione)
• Vetro: vetro borosilicato (DIN 7080) — materiali/ rivestimenti alternativi su richiesta
• Materiale tipico flange: acciaio inossidabile (1.4571 / 316Ti)
• Materiali di tenuta: configurabili (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, silicone, ecc.)
• Rivestimenti per mezzi aggressivi: FEP o Halar®
• Adatto per: mezzi liquidi e gassosi
• Produttore / Marca: ACI Industriearmaturen
• Produzione su misura e materiali di tenuta personalizzati disponibili
