Oblò di osservazione per applicazioni industriali

per recipientedi monitoraggioATEX

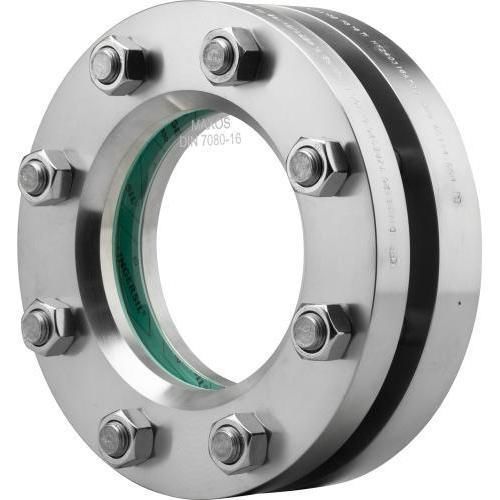

L'oblò circolare Tipo 320 è un foro di ispezione da saldare in o su una parete di contenitore che consente l'osservazione o l'illuminazione dell'interno. È realizzato in acciaio inossidabile 1.4571 (316Ti) e utilizza vetro borosilicato chimicamente resistente, serrato tra due flange con guarnizioni piatte su misura.

Costruzione e materiali

• Corpo: acciaio inossidabile 1.4571 (316Ti).
• Vetro: vetro borosilicato secondo DIN 7080 (o su specifica del cliente).
• Tenuta: guarnizioni piatte in un'ampia gamma di materiali (guarnizioni in fibra e materiali avanzati come PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altre guarnizioni di marca).
• Opzioni di protezione: disco di protezione in mica per protezione termica/vapore; rivestimento FEP o Halar® per resistenza chimica.

Funzionalità e accessori

• Progettato per il montaggio a saldare nella o sulla parete del contenitore secondo DIN 28120 (disponibili dimensioni speciali DN 250 e DN 300 conformi a DIN 28120).
• Può essere dotato di tergivetro per vetro di controllo (SGW con lama in PTFE o silicone, SWII / SW2), luci LED per aree Ex e non-Ex, dispositivi di nebulizzazione (SVI) o altre illuminazioni e costruzioni speciali.
• Disponibile con oltre 50 materiali di guarnizione e numerosi design e accessori personalizzati (luci LED, schermi/protezioni FEP, tergivetro SW2/SWG, dispositivi di nebulizzazione, dischi di mica tondi, ecc.).

Opzioni (selezionate)

• Tergivetro SGW con lama in PTFE o silicone
• Luce LED per aree Ex e non-Ex
• Dispositivo di nebulizzazione SVI
• Rivestimento FEP o Halar®
• Disco di protezione in mica
• Costruzioni speciali / design su misura

Dimensioni nominali (DN)

• 25, 40, 50, 80, 100, 125, 150, 200, 250, 300

Pressione nominale (PN)

• PN 10, PN 16 (a seconda della selezione)

Classificazioni di temperatura

• Resistenze termiche disponibili (esempi / opzioni): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C

Dimensioni (per DN)

• DN 25 — Da: 115 mm; Di: 48 mm; h1: 16 mm; h2: 25 mm; Vetro-Ø: 63 mm; s (PN10): 10 mm; s (PN16): 10 mm; Peso PN10: -; Peso PN16: 2,8 kg
• DN 40 — Da: 150 mm; Di: 65 mm; h1: 16 mm; h2: 30 mm; Vetro-Ø: 80 mm; s (PN10): 10 mm; s (PN16): 12 mm; Peso PN10: 5,4 kg; Peso PN16: 5,4 kg
• DN 50 — Da: 165 mm; Di: 80 mm; h1: 16 mm; h2: 30 mm; Vetro-Ø: 100 mm; s (PN10): 12 mm; s (PN16): 15 mm; Peso PN10: 5,9 kg; Peso PN16: 6,0 kg
• DN 80 — Da: 200 mm; Di: 100 mm; h1: 20 mm; h2: 30 mm; Vetro-Ø: 125 mm; s (PN10): 15 mm; s (PN16): 20 mm; Peso PN10: 9,6 kg; Peso PN16: 9,7 kg
• DN 100 — Da: 220 mm; Di: 125 mm; h1: 22 mm; h2: 30 mm; Vetro-Ø: 150 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 11,1 kg; Peso PN16: 11,3 kg
• DN 125 — Da: 250 mm; Di: 150 mm; h1: 25 mm; h2: 30 mm; Vetro-Ø: 175 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 14,3 kg; Peso PN16: 14,6 kg
• DN 150 — Da: 285 mm; Di: 175 mm; h1: 30 mm; h2: 36 mm; Vetro-Ø: 200 mm; s (PN10): 25 mm; s (PN16): 30 mm; Peso PN10: 21,9 kg; Peso PN16: 22,4 kg
• DN 200 — Da: 340 mm; Di: 225 mm; h1: 35 mm; h2: 36 mm; Vetro-Ø: 250 mm; s (PN10): 30 mm; s (PN16): -; Peso PN10: 30,7 kg; Peso PN16: -
• DN 250 — Da: 395 mm; Di: 280 mm; h1: 40 mm; h2: 40 mm; Vetro-Ø: 300 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 44,7 kg; Peso PN16: -
• DN 300 — Da: 445 mm; Di: 325 mm; h1: 45 mm; h2: 45 mm; Vetro-Ø: 355 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 59,2 kg; Peso PN16: -

Caratteristiche tecniche / specifiche

• Modello / serie: Tipo 320
• Norma: DIN 28120 (saldatura in/su secondo DIN 28120)
• Materiale corpo: acciaio inossidabile 1.4571 (316Ti)
• Materiale vetro: vetro borosilicato DIN 7080 (chimicamente resistente)
• Pressione massima di esercizio: fino a 16 barg (a seconda della selezione PN)
• Resistenza termica: fino a 400 °C (a seconda della configurazione e protezione)
• Adatto per: fluidi liquidi e gassosi
• Dimensioni nominali: DN 25 – DN 300 (inclusi DN 250 e DN 300 speciali)
• Opzioni di tenuta: oltre 50 materiali di tenuta inclusi PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, guarnizioni in fibra e guarnizioni di marca
• Opzioni di protezione: dischi di protezione in mica, rivestimenti FEP / Halar®
• Accessori disponibili: tergivetro (SGW, SW2), luci LED (Ex / non-Ex), dispositivi di nebulizzazione (SVI), dischi di mica, schermi di protezione
• Progetti personalizzati e costruzioni speciali possibili; scheda tecnica, disegno e file STP disponibili su richiesta
