Oblò di osservazione per applicazioni industriali Type 335

per recipienteper indicatore di livellodi monitoraggio

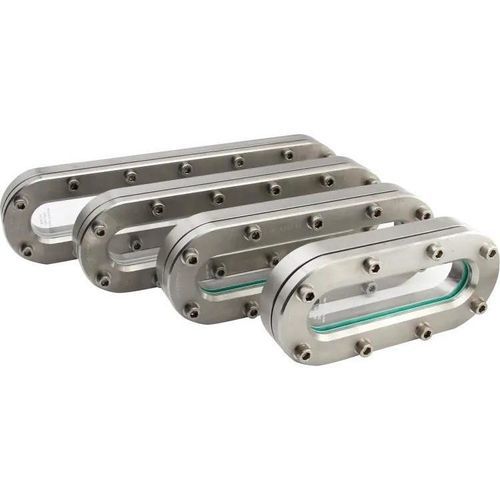

Il vetro di ispezione longitudinale Tipo 335 è un vetro ovale e indicatore di livello per montaggio su parete di serbatoio o contenitore, progettato per una maggiore area di visione a basse pressioni operative (fino a 3 barg). La lastra in vetro borosilicato è inserita tra guarnizioni e avvitata su una cornice di base metallica per garantire tenuta e resistenza alla pressione.

Caratteristiche principali

• Apertura di visione ovale ingrandita per migliore osservazione rispetto ai vetri circolari
• Progettato per montaggio a parete (versioni da saldare)
• Lastra: vetro borosilicato (simile a DIN 7081) — materiali alternativi su richiesta
• Materiale standard corpo: acciaio inox 1.4571 (316Ti); altri materiali disponibili su richiesta
• Tenuta con guarnizioni piane da ampia selezione (inclusi PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 e altri)
• Varianti di progetto per maggiore resistenza chimica o termica (rivestimento FEP o Halar®, disco di protezione in mica, versione per alte temperature)
• Progetto quasi privo di spazi morti e possibilità di costruzioni su misura

Opzioni / componenti aggiuntivi

• Rivestimento FEP o Halar® per resistenza chimica
• Disco di protezione in mica per protezione termica/vapore aggiuntiva
• Versioni per alte temperature (vedere le classi di temperatura)
• Ampia scelta di materiali per guarnizioni (oltre 50 opzioni)
• Accessori disponibili (es. schermo protettivo FEP / rivestimento)

Dimensioni / peso (tra facce BL -> lunghezza visibile SL e peso)

• BL 270 mm — SL 200 mm — Peso 6,3 kg
• BL 340 mm — SL 270 mm — Peso 7,9 kg
• BL 410 mm — SL 340 mm — Peso 9,5 kg
• BL 480 mm — SL 410 mm — Peso 11,1 kg
• BL 550 mm — SL 480 mm — Peso 12,7 kg
• BL 620 mm — SL 550 mm — Peso 14,2 kg
• BL 690 mm — SL 620 mm — Peso 15,8 kg
• BL 760 mm — SL 690 mm — Peso 17,4 kg

Specifiche tecniche

• Pressione nominale: PN 3 (pressione di esercizio massima fino a 3 barg)
• Classi di temperatura (a seconda della versione): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Materiale standard corpo: acciaio inox 1.4571 (316Ti); altri materiali su richiesta
• Materiale vetro: vetro borosilicato (DIN 7081 o secondo specifica cliente)
• Lunghezza tra facce: 270 mm – 760 mm
• Applicazioni: adatto per fluidi liquidi e gassosi; utilizzabile come indicatore di livello a bassa pressione
• Protezioni / rivestimenti disponibili: schermi protettivi FEP, rivestimenti FEP o Halar®
• Note di progetto: progetto quasi privo di spazi morti; possibilità di costruzioni su misura; opzione disco in mica se superati i limiti termici del borosilicato

Materiali & guarnizioni

• Corpo standard: acciaio inox 1.4571 (316Ti)
• Vetro: vetro borosilicato (tipo DIN 7081) o alternativa su richiesta
• Guarnizioni piane: oltre 50 materiali disponibili, inclusi PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Montaggio / componenti

• Viti
• Cornice di copertura
• Distanziale per il vetro
• Vetro di ispezione
• Guarnizione
• Cornice di base
