Oblò di osservazione per recipiente Type 322A

per prodotti chimiciATEXper atmosfera esplosiva

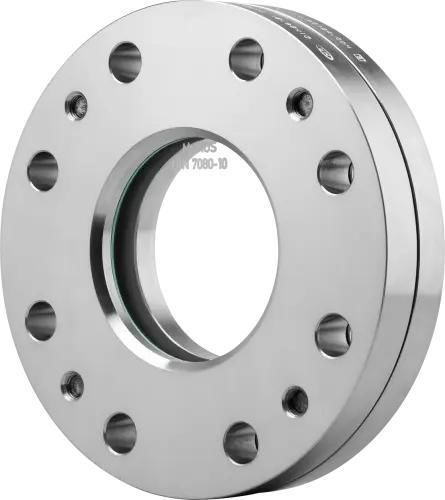

L'attacco con vetro di controllo circolare Type 322A è una armatura di ispezione rinforzata per montaggio su flangia, destinata ad applicazioni su recipienti ad alta pressione. Progettata secondo i principi costruttivi della DIN 28121 e adatta a flange portanti secondo ASME B16.5, consente esecuzioni per alte pressioni di esercizio e temperature elevate in funzione dei materiali del vetro e delle guarnizioni.

Struttura

• Flangia di copertura
• Cuscinetto di vetro
• Vetro di ispezione (borosilicato simile a DIN 7080)
• Guarnizione
• Flangia di base
• Viti (tensionamento eseguito tramite viti di pre-carico)

Opzioni

• Illuminazione LED (per aree Ex e non-Ex)
• Dispositivo di spruzzatura SVII (non possibile sul Type 322A ad alta pressione)
• Rivestimento FEP o Halar® per resistenza chimica
• Disco di protezione in mica (protezione aggiuntiva contro temperatura e vapore)
• Costruzioni speciali / progetti su misura

Accessori (esempi)

• Dischi tondi in mica (protezione contro agenti chimici o vapore)
• Luci LED in diversi modelli

Specifiche / dati tecnici

• Modello / denominazione commerciale: Type 322A
• Norme / montaggio: Montaggio su flangia secondo DIN 28121; compatibile con flange portanti secondo ASME B16.5
• Dimensioni nominali (NPS): 1 ½", 2", 3", 4"
• Diametri (Di [mm] per NPS): 1 ½" = 40 mm; 2" = 50 mm; 3" = 80 mm; 4" = 100 mm; altre taglie su richiesta
• Classi di pressione disponibili: 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Pressione massima di esercizio: fino a 250 barg (a seconda della configurazione)
• Intervalli di temperatura: esecuzioni selezionabili; resistente fino a 300 °C a seconda di materiali e guarnizioni
• Fluidi: adatto a liquidi e gas
• Vetro: lastre in borosilicato (possibilità oltre DIN 7080); protezione alternativa mediante disco in mica
• Tenuta / tensionamento: le viti di pre-carico fissano il vetro; l'attacco deve essere fissato alla flangia portante per la tenuta
• Limitazioni funzionali: tergiparabrezza e alcuni dispositivi di spruzzatura non utilizzabili ad alta pressione per il Type 322A
• Rivestimenti: FEP o Halar® disponibili per resistenza chimica
• Progettazione e fornitura: progettazioni personalizzate e costruzioni speciali possibili; accessori disponibili
