Oblò di osservazione per recipiente Type 321A

di monitoraggioper applicazioni igienicheper prodotti chimici

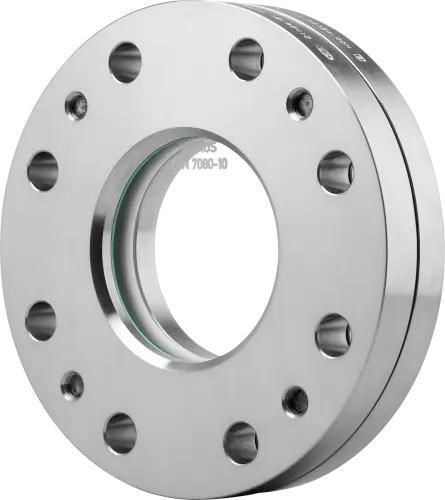

Oblo di ispezione circolare Tipo 321A per montaggio su flangia ASME/ANSI, progettato per consentire l'ispezione o l'illuminazione degli interni dei serbatoi. Progettato per pressioni di esercizio fino a 20 barg e resistente al calore fino a 200 °C.

Costruzione e materiali
L'oblo è bloccato tra due flange in acciaio inossidabile di alta qualità con guarnizione ad anello ondulato incapsulata rivestita in PTFE lato fluido, in una disposizione che permette il contatto diretto delle parti della flangia per proteggere la piastra di vetro. L'oblo utilizza vetro borosilicato MAXOS® (DIN 7080). I materiali standard sono acciai inossidabili 1.4571 (316Ti) o 1.4404 (316L). Il tipo 321A viene fornito premontato e può essere avvitato direttamente su una flangia ASME B16.5; l'intera unità può essere facilmente sostituita in caso di rottura del vetro.

Componenti principali

• Flangia di copertura
• Cuscinetto in vetro
• Oblo (vetro borosilicato MAXOS® DIN 7080)
• Guarnizione ad anello ondulato incapsulata rivestita in PTFE (lato fluido)
• Flangia di base
• Viti / bulloni

Opzioni e accessori

• Pulitore SGW con lama in PTFE o silicone
• Luci LED per aree Ex e non-Ex
• Dispositivo di nebulizzazione SVII / SV2 per pulizia
• Rivestimento FEP o Halar® per protezione chimica aggiuntiva
• Disco di protezione in mica per protezione termica/vapore
• Costruzioni speciali e realizzazioni su misura disponibili

Note di applicazione / caratteristiche

• Taglie nominali disponibili: 2" – 8" (NPS)
• Adatto per mezzi liquidi e gassosi
• Progettato per montaggio su flangia secondo ASME B16.5 (esecuzione simile a DIN 28121)
• La guarnizione rivestita in PTFE rende il prodotto adatto ad applicazioni alimentari, acidi, alcali e la maggior parte dei prodotti chimici aggressivi
• Fornito premontato per installazione diretta su flange ANSI/ASME

Specifiche tecniche

• Modello / tipo: Tipo 321A
• Classe di pressione: fino a max. 20 barg (classe disponibile: 150 lbs)
• Temperatura (opzioni disponibili): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Materiali: acciaio inossidabile 1.4571 (316Ti) o 1.4404 (316L)
• Vetro: vetro borosilicato MAXOS® (DIN 7080)
• Guarnizione: guarnizione ad anello ondulato incapsulata rivestita in PTFE (tenuta per appoggio diretto)
• Rivestimenti/protezioni opzionali: rivestimento FEP o Halar®; disco di protezione in mica
• Taglie nominali (NPS) e corrispondenti diametri interni Di [mm]: 2" = 65 mm, 3" = 80 mm, 4" = 100 mm, 5" = 125 mm, 6" = 125 mm, 8" = 150 mm
• Altezza H [mm] per NPS: 2" = 41 mm, 3" = 50 mm, 4" = 59 mm, 5" = 66 mm, 6" = 66 mm, 8" = 66 mm
• Pesi [kg] per NPS: 2" = 3,8 kg, 3" = 8 kg, 4" = 13,5 kg, 5" = 17,4 kg, 6" = 23 kg, 8" = 36,7 kg
• Esecuzione: simile a DIN 28121 ma adattata per connessione a flangia secondo ANSI/ASME
