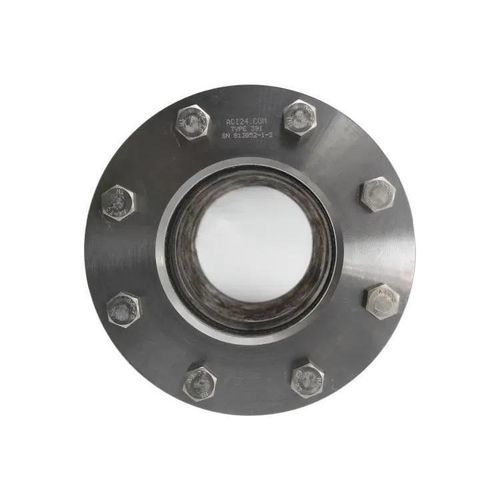

Oblò di osservazione per atmosfera esplosiva Type 391

di monitoraggioa saldarein acciaio inossidabile

L'occhio d'ispezione circolare ACI tipo 391 è un raccordo con vetro di osservazione e attacco per tubo, progettato per saldatura su condotte o installazione su serbatoi fortemente curvati. Stringe una lastra di vetro borosilicato tra due flangie in acciaio inox di alta qualità con guarnizioni piane su misura.

Componenti

• Viti
• Flangia di copertura
• Cuscinetto per vetro
• Vetro di osservazione (borosilicato DIN 7080)
• Guarnizione
• Flangia di base con attacco tubo
• Dadi

Opzioni

• Spazzola SGW con lama in PTFE o silicone
• Luce LED per aree Ex e non-Ex
• Rivestimento FEP o Halar®
• Protezione in mica (schermo protettivo)
• Progettazione su misura

Pressione nominale

• PN 16
• PN 25
• PN 40

Opzioni di temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Dimensioni / Pesi (valori selezionati dalla tabella)

• DN 100 — Diametro (PN16): 220 mm; Peso (PN16): 10,5 kg; Diametro interno: 107 mm; Lunghezza (standard): 70 mm; s: 3,6 mm; A: 114,3 mm
• DN 125 — Diametro (PN16): 250 mm; Peso (PN16): 14,5 kg; Diametro interno: 132 mm; Lunghezza (standard): 70 mm; s: 4,0 mm; A: 139,7 mm
• DN 150 — Diametro (PN16): 285 mm; Peso (PN16): 18,6 kg; Diametro interno: 160 mm; Lunghezza (standard): 70 mm; s: 4,5 mm; A: 168,3 mm
• DN 200 — Diametro (PN16): 340 mm (PS max. 10 barg per alcune taglie); Peso (PN16): 28,2 kg; Diametro interno: 207 mm; Lunghezza (standard): 70 mm; s: 6,3 mm; A: 219,1 mm
• DN 300 — Diametro (PN16): 460 mm (PS max. 6 barg per taglie molto grandi); Peso (PN16): 55,7 kg; Diametro interno: 310 mm; Lunghezza (standard): 70 mm; s: 7,1 mm; A: 232,9 mm
• DN 350 — Diametro (PN16): 520 mm (PS max. 6 barg per taglie molto grandi); Peso (PN16): 78,0 kg; Diametro interno: 340 mm; Lunghezza (standard): 70 mm; s: 8,0 mm; A: 355,6 mm

Panoramica rapida

• Massima pressione possibile fino a 40 barg (a seconda di PN e dimensione)
• Resistenza al calore fino a 280 °C (opzioni di temperatura disponibili)
• Adatto per fluidi liquidi e gassosi
• Dimensioni nominali DN 100 - 350
• Possibilità di progettazioni su misura
• Oltre 50 materiali di tenuta disponibili
• Accessori disponibili (spazzole, luci LED, schermi protettivi, dischi in mica, ecc.)

Specifiche tecniche

• Marca / Produttore: ACI Industriearmaturen GmbH
• Modello / Tipo: Occhio di ispezione circolare tipo 391
• Applicazione: Per saldatura su condotte o installazione su serbatoi curvati; adatto per monitoraggio di fluidi liquidi e gassosi
• Materiale corpo: Acciaio inossidabile 1.4571 (316Ti)
• Materiale vetro: Vetro borosilicato (DIN 7080) — alternative su richiesta
• Tenuta: Guarnizioni piane in un'ampia gamma di materiali (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, ecc.)
• Rivestimenti / protezione: Rivestimento FEP o Halar® disponibile; protezione in mica opzionale per alte temperature/vapore
• Opzioni accessori: Spazzola per vetro (SGW), luci LED (Ex e non-Ex), protezione in mica, rivestimenti FEP/Halar
• Taglie nominali (DN): 100, 125, 150, 200, 300, 350
• Pressione nominale: PN 16, PN 25, PN 40 (a seconda di dimensione e versione)
• Campo di temperatura: opzioni da 80 °C a 400 °C a seconda della configurazione e delle protezioni
• Lunghezza faccia a faccia standard: 70 mm (per tutte le DN elencate)
• Diametri interni (esempi): DN100 = 107 mm; DN125 = 132 mm; DN150 = 160 mm; DN200 = 207 mm; DN300 = 310 mm; DN350 = 340 mm
• Applicazioni tipiche: Monitoraggio dei processi, ispezione di serbatoi e tubazioni con requisiti di resistenza chimica e prestazioni pressione/temperatura
• Documentazione: Scheda tecnica e brochure informative disponibili (PDF)
