Oblò di osservazione per recipiente Type 330

a saldaredi monitoraggioper indicatore di livello

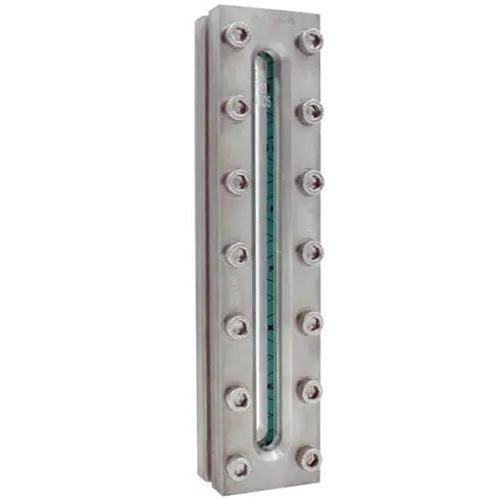

Sintesi del prodotto L'indicatore di livello longitudinale ACI Tipo 330 è un indicatore di livello verticale rettangolare per l'osservazione affidabile dei livelli dei liquidi in contenitori chiusi (caldaie, serbatoi, silos). Può essere saldato nella parete del contenitore o saldato su di essa ed è progettato per applicazioni ad alta pressione e temperatura. Materiali e opzioni ottiche

• Piastra visiva in vetro borosilicato secondo la norma DIN 7081 (o equivalente)
• Materiale standard del corpo: acciaio inox 1.4571 (316Ti); altri materiali disponibili su richiesta
• Guarnizioni: guarnizioni piane selezionabili da un'ampia gamma (>50 materiali di tenuta) tra cui guarnizioni in fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e altri materiali di marca
• Misure di protezione: disco di protezione in mica per la protezione dalle alte temperature/vapore; rivestimento in FEP o Halar® per proteggere il vetro da sostanze chimiche aggressive o soluzioni alcaline
• Tipi di ottica: spia trasparente per fluidi chiari/colorati; spia reflex (DIN 7081 o equivalente) per contenitori scarsamente illuminati - nota: i vetri reflex non possono essere combinati con dischi o rivestimenti in mica

Opzioni disponibili

• Rivestimento inFEP o Halar®
• Disco di protezione in mica
• Versione per alte temperature
• Versione quasi priva di spazio morto
• Costruzioni speciali/disegni personalizzati

Dimensioni e pesi (selezione)

• BL 140 mm: SL 79 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 2,8 kg; h1/h2 (PN40) 25 mm; peso (PN40) 3,4 kg
• BL 170 mm: SL 124 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 3,2 kg; h1/h2 (PN40) 25 mm; peso (PN40) 4,0 kg
• BL 220 mm: SL 174 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 4,0 kg; h1/h2 (PN40) 25 mm; peso (PN40) 5,0 kg
• BL 250 mm: SL 204 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 4,6 kg; h1/h2 (PN40) 25 mm; peso (PN40) 5,7 kg
• BL 300 mm: SL 264 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 5,3 kg; h1/h2 (PN40) 25 mm; peso (PN40) 6,6 kg
• BL 310 mm: SL 264 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 5,6 kg; h1/h2 (PN40) 25 mm; peso (PN40) 6,9 kg
• BL 350 mm: SL 304 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 6,3 kg; h1/h2 (PN40) 25 mm; peso (PN40) 7,8 kg
• BL 370 mm: SL 324 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 6,6 kg; h1/h2 (PN40) 25 mm; peso (PN40) 8,2 kg
• BL 400 mm: SL 354 mm; vista a scomparsa 0; h1/h2 (PN16) 20 mm; peso (PN16) 7,1 kg; h1/h2 (PN40) 25 mm; peso (PN40) 8,8 kg
• BL 500 mm: SL 454 mm; vista a scomparsa 1x46; h1/h2 (PN16) 20 mm; peso (PN16) 9,1 kg; h1/h2 (PN40) 25 mm; peso (PN40) 11,3 kg
• BL 600 mm: SL 564 mm; vista a scomparsa 1x36; h1/h2 (PN16) 20 mm; peso (PN16) 10,7 kg; h1/h2 (PN40) 25 mm; peso (PN40) 13,3 kg
• BL 620 mm: SL 564 mm; vista a scomparsa 1x46; h1/h2 (PN16) 20 mm; peso (PN16) 11,1 kg; h1/h2 (PN40) 25 mm; peso (PN40) 13,8 kg
• BL 700 mm: SL 654 mm; vista a scomparsa 1x46; h1/h2 (PN16) 20 mm; peso (PN16) 12,5 kg; h1/h2 (PN40) 25 mm; peso (PN40) 15,6 kg
• BL 740 mm: SL 694 mm; vista a scomparsa 1x46; h1/h2 (PN16) 20 mm; peso (PN16) 13,2 kg; h1/h2 (PN40) 25 mm; peso (PN40) 16,4 kg
• BL 800 mm: SL 754 mm; vista a scomparsa 1x46; h1/h2 (PN16) 20 mm; peso (PN16) 14,2 kg; h1/h2 (PN40) 25 mm; peso (PN40) 17,7 kg
• BL 930 mm: SL 884 mm; vista a scomparsa 2x46; h1/h2 (PN16) 20 mm; peso (PN16) 16,7 kg; h1/h2 (PN40) 25 mm; peso (PN40) 20,8 kg
• BL 1000 mm: SL 954 mm; Vista nascosta 3x46; h1/h2 (PN16) 20 mm; Peso (PN16) 18,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 22,6 kg

Prestazioni principali

• Pressione massima di esercizio: fino a 40 barg
• Versioni resistenti al calore disponibili fino a 400 °C (a seconda del tipo di vetro e delle opzioni)
• Adatte a fluidi liquidi e gassosi
• Campo di lunghezza totale: 140 - 1000 mm (varie opzioni BL)
• Possibilità di produzione personalizzata e costruzioni speciali

Caratteristiche/specifiche tecniche

• Modello / serie: Tipo 330
• Materiale standard: Acciaio inox 1.4571 (316Ti); altri materiali su richiesta
• Vetro standard: Vetro borosilicato secondo DIN 7081 (o equivalente)
• Pressione nominale (PN) opzionale: PN 16, PN 40
• Opzioni di temperatura (esempi): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C
• Opzioni di lunghezza frontale (BL): 140, 170, 220, 250, 300, 310, 350, 370, 400, 500, 600, 620, 700, 740, 800, 930, 1000 mm
• Opzioni: Rivestimenti FEP/Halar, disco di protezione in mica, versione per alte temperature, versione quasi priva di spazi morti, costruzioni speciali
• Accessori disponibili (ad es. schermi protettivi/rivestimenti)
