Oblò di osservazione per applicazioni industriali Type 392

per recipientedi monitoraggioin acciaio inossidabile

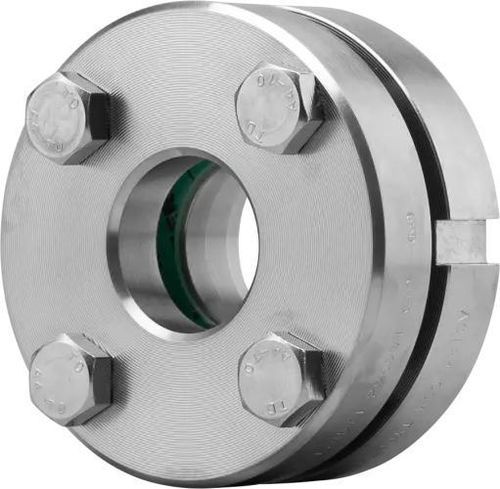

Il vetro di ispezione circolare Tipo 392 è un vetro filettato con filetto esterno (maschio) per avvitamento, progettato per il controllo visivo di fluidi liquidi e gassosi in serbatoi e recipienti. Il raccordo è realizzato in acciaio inox 1.4571 (316Ti) e dotato di vetro borosilicato (DIN 7080); sono disponibili numerose opzioni di tenuta e protezione.

Caratteristiche principali

• Materiale della scocca: acciaio inox 1.4571 (316Ti)
• Vetro: vetro borosilicato secondo DIN 7080 (o su richiesta cliente)
• Connessione: filetto esterno / maschio (raccordo avvitabile)
• Applicazioni: per mezzi liquidi e gassosi in serbatoi e recipienti
• Pressione di esercizio max.: fino a 160 barg (a seconda della configurazione)
• Dimensioni nominali (NPS): ½" – 2"

Pressioni nominali disponibili (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Opzioni di temperatura

• Resistenza termica standard indicata fino a 280 °C (panoramica rapida)
• Opzioni di temperatura aggiuntive selezionabili: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (a seconda del tipo di vetro, misure protettive e requisiti del cliente)

Opzioni

• Spazzola SGW con lamella in PTFE o silicone
• Rivestimento FEP o Halar® per protezione chimica
• Disco protettivo in mica per ulteriore protezione termica/vapore
• Costruzioni speciali / progetti personalizzati su richiesta

Materiali di tenuta

• Guarnizioni piane da una gamma completa (materiali fibrosi e guarnizioni di marca) inclusi PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 e molti altri — oltre 50 materiali di tenuta disponibili

Accessori (esempi)

• Spazzola per vetro (pulizia manuale)
• Schermo / rivestimento protettivo FEP
• Dischi tondi in mica

Caratteristiche / Specifiche

• Modello: Tipo 392
• Materiale corpo: acciaio inox 1.4571 (316Ti)
• Vetro: borosilicato (DIN 7080) o su richiesta cliente
• Tipo di collegamento: flangia filettata esterna (maschio) per avvitamento
• Dimensioni nominali (NPS): ½" , 1" , 1½" , 2"
• Pressione nominale (PN): 16, 40, 63, 100, 160
• Temperatura: resistenza standard fino a 280 °C; opzioni estese disponibili fino a 400 °C con adeguate misure protettive
• Pressione max. (panoramica): max. 160 barg (dipende dalla configurazione)
• Oltre 50 opzioni di materiali di tenuta e numerosi accessori disponibili; produzione su misura possibile
• Dimensioni (esempi selezionati dalla tabella disegni):
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, Peso 1,3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
• Altre misure e livelli di pressione disponibili su richiesta; montaggio con chiave a gancio come per DIN 11851
