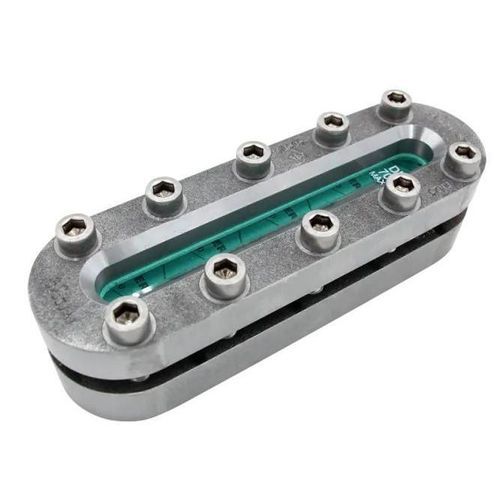

Oblò di osservazione per applicazioni industriali Type 336

per recipienteper indicatore di livellodi monitoraggio

L'accessorio per vetro di livello longitudinale tipo 336 è un elemento rettangolare leggero che offre un'apertura di visione ampliata per indicazione del livello montata a parete e ispezione generale di serbatoi e recipienti a pressioni operative relativamente basse (fino a 6 barg). Combina caratteristiche di vetri tondi e indicatori di livello ed è disponibile con vari materiali e opzioni di protezione.

Progettazione e materiali
L'elemento è fornito con una piastra in vetro borosilicato di alta qualità (simile a DIN 7081 o secondo specifica cliente), incorniciata tra guarnizioni e fissata meccanicamente con viti per garantire tenuta permanente e resistenza alla pressione. Materiale standard: acciaio inossidabile 1.4571 (316Ti); altri materiali su richiesta.

Tenuta e protezione
La tenuta è realizzata con guarnizioni piane disponibili in un'ampia gamma di materiali. I materiali disponibili includono materiali fibrosi comuni e polimeri avanzati come PTFE (Teflon®), NBR, novaphit® MST-XP e KlingerSil® C4400, tra gli altri. Quando si raggiungono i limiti del vetro borosilicato (temperature o condizioni di processo aggressive), è possibile dotare l'elemento di un disco protettivo in mica e/o di rivestimenti protettivi (FEP o Halar®) per proteggere il vetro da alte temperature, vapore o agenti chimici aggressivi.

Caratteristiche e opzioni

• Design leggero con apertura di visione significativamente maggiore rispetto al tipo 330
• Materiale standard: acciaio inossidabile 1.4571 (316Ti); altri materiali su richiesta
• Vetro di visione: borosilicato (DIN 7081 o specifica cliente)
• Tenuta con guarnizioni piane e oltre 50 opzioni di materiale per guarnizioni (incl. PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Disco protettivo in mica opzionale per resistenza ad alte temperature e al vapore
• Rivestimento opzionale FEP o Halar® per resistenza chimica
• Progettazione quasi senza spazi morti e possibilità di costruzioni speciali / personalizzazioni

Specifiche tecniche

• Pressione massima di esercizio: fino a 6 barg
• Resistenza termica standard: fino a 280 °C (versioni per temperature più elevate disponibili; selezionabile fino a 400 °C)
• Fluidi idonei: liquidi e gas
• Lunghezze totali (faccia a faccia) disponibili: 250, 310, 370, 430, 490, 550, 610, 670 mm
• Pressione nominale (PN): 6
• Opzioni di temperatura (esempi): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Opzioni: rivestimento FEP o Halar®; disco protettivo in mica; versione alta temperatura; progettazione quasi senza spazi morti; costruzioni speciali
• Componenti standard visibili in esploso: viti; telaio superiore; cuscinetto vetro; vetro di visione; guarnizione; telaio base
• Dimensioni e pesi (faccia a faccia BL / lunghezza di visione SL / peso):
  • BL 250 mm — SL 180 mm — Peso 5,6 kg
  • BL 310 mm — SL 240 mm — Peso 6,9 kg
  • BL 370 mm — SL 300 mm — Peso 8,2 kg
  • BL 430 mm — SL 360 mm — Peso 9,6 kg
  • BL 490 mm — SL 420 mm — Peso 10,9 kg
  • BL 550 mm — SL 480 mm — Peso 12,2 kg
  • BL 610 mm — SL 540 mm — Peso 13,6 kg
  • BL 670 mm — SL 600 mm — Peso 14,9 kg
