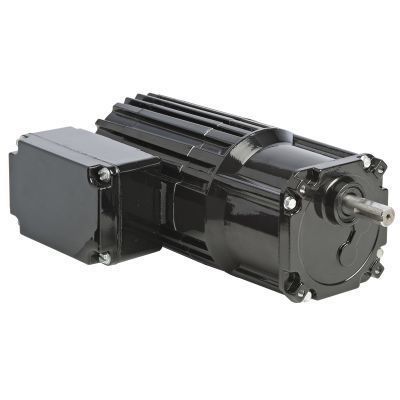

Motoriduttore AC 1455

monofasea dentatura dirittaa ingranaggi elicoidali

Panoramica del prodotto
Motoriduttore AC ad albero parallelo Modello 1455 Metric 34R-Z Series di Bodine Electric. Progettato per fissaggi metrici e dimensioni dell'albero motore metriche; custodia completamente chiusa IP-20 e raffreddamento a ventilatore per elevata potenza in uscita.

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche.
• Custodia completamente chiusa, grado di protezione IP-20.
• Raffreddamento a ventilatore per elevata potenza in uscita.
• Isolamento Classe B operato entro i limiti della Classe A per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e cappelli estremità in alluminio per efficienza termica e peso ridotto.
• Carter degli ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli agha lungo tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semifluido per lunga durata.
• Grande ingranaggio primario elicoidale in termoplastica rinforzata per funzionamento silenzioso e ingranaggi dritti in acciaio temprato negli stadi successivi per coppia elevata e durata.
• Pignone elicoidale tagliato con precisione sull'albero motore per massima resistenza e minimo rumore.

Accessori opzionali

• Kit staffa a L per motoriduttori 34R-Z (modello 0980).
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola morsettiera metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Condensatore; tipo scatola plastica; 5.0 MFD / 400V (Art. 49401068).
• Grande kit scatola morsettiera in pressofusione per motori e motoriduttori standard 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986).

Download disponibili (relativi al prodotto)
Disegni CAD in formati PDF, DWG e STEP; schema di collegamento (PDF); schede di sicurezza.

Tabella (specifiche)
Velocità (rpm): 23
Coppia nominale (Nm): 11.3
Coppia nominale (lb-in): 100
Potenza (Watts): 50
Potenza (HP): 1/15
Tensione (V): 230
Frequenza (Hz): 50
Fasi: 1
Corrente (A): 0.5
Rapporto di trasmissione: 60
Carico radiale (N): 555
Carico radiale (lbs): 125
Lunghezza XH (mm): 217
Lunghezza XH (inch): 8.54
Peso (kg): 4.5
Peso (lbs): 10.1
Diagramma di collegamento: 07410021
Numero parte condensatore: 49401068
Tipo prodotto: 34R4BFCI-Z3
HPDecimal: 0.0667
