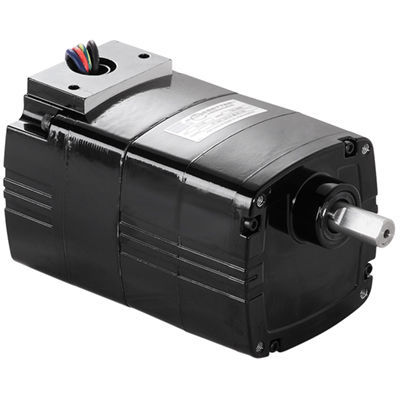

Motoriduttore AC Model 1571

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Motoriduttore AC ad albero parallelo Modello 1571, serie Metric 30R-D.

Panoramica
Motoriduttore ad albero parallelo progettato per filettature di montaggio metriche e dimensioni asse metriche. Progettazione completamente chiusa e non ventilata con isolamento Classe B e flange in alluminio per una migliore dissipazione termica. Tenute industriali e cuscinetti a rulli ago garantiscono una maggiore capacità di carico radiale e lunga durata.

Specifiche

• Velocità (giri/min): 117
• Coppia nominale: 1,1 Nm (9,7 lb-in)
• Potenza: 18 W (0,0243 HP)
• Tensione / Frequenza: 230 V / 50 Hz
• Fase: Monofase
• Corrente: 0,21 A
• Rapporto di trasmissione: 12
• Capacità carico radiale: 285 N (65 lbs)
• Lunghezza XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Schema di collegamento: 07410021
• Numero parte condensatore: 49400091
• Tipo prodotto: 30R2BECI-D3

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni asse metriche.
• Totally enclosed, non-ventilato (IP-20).
• Sistema di isolamento Classe B.
• Flange in alluminio per efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Tenute labiali industriali sugli alberi del motore e di uscita.
• Cuscinetti a rulli ago in tutte le posizioni per aumentare la capacità di carico radiale e la vita utile.
• Ingranaggi lubrificati permanentemente.
• Ingranaggio primario elicoidale in termoplastico rinforzato per funzionamento silenzioso e ingranaggi spur in acciaio temprato nelle fasi successive per elevata coppia in uscita.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.

Accessori opzionali

• Kit staffa a L per tipo metrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968)
• Scatola morsettiera metrica pressofusa con blocco morsetti per motori e motoriduttori 30R (modello 1982)
• Condensatore; contenitore in plastica; 1,3 MFD / 450 V (Articolo 49400091)
• Kit staffa a L per motori 30R e 33A, motoriduttori 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modello 5968)
• Scatola morsettiera pressofusa per motori e motoriduttori 30R (modello 5982)

Download
Disegni CAD disponibili (PDF, DWG, STEP). Schema elettrico disponibile. Schede di sicurezza disponibili.

Specifiche tecniche

• Modello: Model 1571
• Serie: Metric 30R-D
• Velocità: 117 RPM
• Coppia nominale: 1,1 Nm (9,7 lb-in)
• Potenza: 18 W (1/41 HP, 0,0243 HPDecimal)
• Tensione / Frequenza: 230 V / 50 Hz
• Fase: Monofase
• Corrente: 0,21 A
• Rapporto di trasmissione: 12
• Capacità carico radiale: 285 N (65 lbs)
• Lunghezza XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Schema di collegamento: 07410021
• Numero parte condensatore: 49400091
• Tipo prodotto: 30R2BECI-D3
