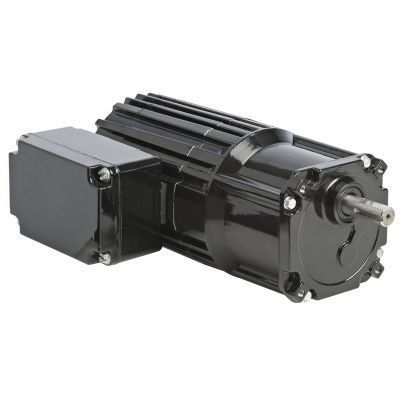

Motoriduttore AC Model 1451

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Il Modello 1451 è un motoriduttore AC ad albero parallelo della serie metrica 34R-Z con potenza di 50 W, adatto ad applicazioni industriali monofase compatte. Distributori, controlli e accessori disponibili per questo modello.

Specifiche
Velocità (rpm): 233
Coppia nominale (Nm): 1,4
Coppia nominale (lb-in): 12
Potenza (Watt): 50
Potenza (HP): 1/15
Tensione: 230 V
Hz: 50
Fasi: 1
Corrente (A): 0,5
Rapporto di riduzione: 6
Carico radiale (N): 450
Carico radiale (lbs): 100
Lunghezza XH (mm): 194
Lunghezza XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10.1
Schema di collegamento: 07410021
Numero parte condensatore: 49401068
Tipo prodotto: 34R4BFCI-Z2
HPDecimal: 0.0667

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero in metrica.
• Carrozzeria completamente chiusa, grado di protezione IP20.
• Raffreddamento a ventola per mantenere la potenza erogata.
• Sistema di isolamento Classe B operante entro i limiti della Classe A per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e flangie in alluminio per maggiore efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a aghi in tutte le sedi per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semiliquido.
• Ingranaggio primario elicoidale in termoplastico rinforzato per funzionamento silenzioso e ingranaggi dritti in acciaio temprato sugli stadi successivi per coppia elevata e lunga durata.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.

Accessori opzionali

• Kit staffa a L per gearmotors 34R-Z [modello 0980]
• Kit cassetta morsettiera pressofusa per motori e gearmotors 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit cassetta morsettiera metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo scatola plastica; 5.0 MFD / 400V [Articolo 49401068]
• Grande cassetta morsettiera pressofusa per 34R, 42R, 48R, 42R-FX, motori e gearmotors stock 33A, 42A [modello 0986]

CAD / Disegni / Cablaggio / Sicurezza

• Disegni CAD disponibili: PDF, DWG, STEP (file specifici del prodotto per il Modello 1451)
• Schema elettrico disponibile (ID schema di collegamento: 07410021)
• Scheda di sicurezza riferita ai materiali associati

Dati tecnici

• Velocità: 233 rpm
• Coppia nominale: 1,4 Nm (12 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,5 A
• Rapporto di riduzione: 6
• Capacità di carico radiale: 450 N (100 lbs)
• Lunghezza complessiva XH: 194 mm (7.64 in)
• Peso: 4,5 kg (10,1 lbs)
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Tipo prodotto: 34R4BFCI-Z2
