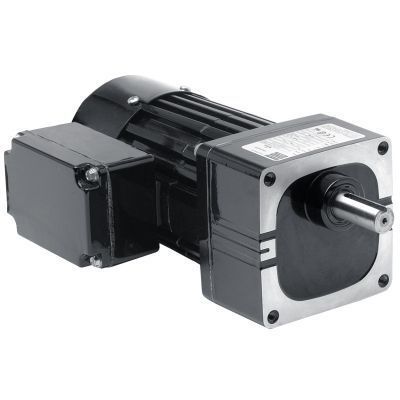

Motoriduttore AC Model 1477

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Motore riduttore AC ad albero parallelo modello 1477 serie Metric 34R‑W progettato per applicazioni industriali a bassa velocità e alto coppia. Unità monofase configurata per 230 V, 50 Hz.

Specifiche
Velocità (rpm): 4,5
Coppia nominale (Nm): 19,8
Coppia nominale (lb-in): 175
Potenza (W): 75
Potenza (HP): 1/10
Tensione (V): 230
Frequenza (Hz): 50
Fasi: 1
Corrente (A): 0,60
Rapporto di riduzione: 312,4
Carico radiale (N): 575
Carico radiale (lbs): 130
Lunghezza XH (mm): 234
Lunghezza XH (in): 9,2
Peso (kg): 5,7
Peso (lbs): 12,8
Schema di collegamento: 07410021
Numero parte condensatore: 49401154
Tipo prodotto: 34R6BFCI-W4
HPDecimal: 0,1

Download / Disegni disponibili (elencati nella pagina prodotto)

• Disegni CAD: PDF, DWG, STEP (opzioni di download mostrate nella pagina prodotto)
• Schema elettrico (riferito dal numero dello schema di collegamento)
• Scheda di sicurezza del lubrificante (riferita nella pagina prodotto)

Accessori opzionali

• Kit staffa a L per motoriduttori W e WX (modello 0970)
• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit di montaggio staffa a L per motoriduttori metrici tipo W (modello 1970)
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7,5 MFD 370 V (Articolo 49401154)
• Grande kit scatola morsetti in pressofusione per motori e motoriduttori a magazzino 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero metriche.
• Totalmente chiuso, grado di protezione IP-20.
• Raffreddamento a ventola per elevata potenza in uscita.
• Sistema d'isolamento classe B operato entro i limiti della classe A per prolungare la vita degli avvolgimenti e del lubrificante.
• Anello centrale e flange in alluminio per alta efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Guarnizioni a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli ago su tutti gli stadi per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semifluido per lunga durata.
• Ingranaggio primario elicoidale in termoplastico rinforzato per funzionamento silenzioso e ingranaggi rettificati in acciaio temprato sugli stadi successivi per elevata coppia in uscita.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.

Note
Unita monofase 230 V, 50 Hz; rapporto di riduzione 312,4. Gli accessori elencati e i disegni/datasheet scaricabili sono disponibili sulla pagina prodotto.

Specifiche tecniche

• Modello: 1477
• Serie: Metric 34R‑W
• Velocità (rpm): 4,5
• Coppia nominale: 19,8 Nm / 175 lb-in
• Potenza: 75 W (0,1 HP)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: 1
• Corrente: 0,60 A
• Rapporto di riduzione: 312,4
• Carico radiale: 575 N (130 lbs)
• Lunghezza XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 34R6BFCI-W4
