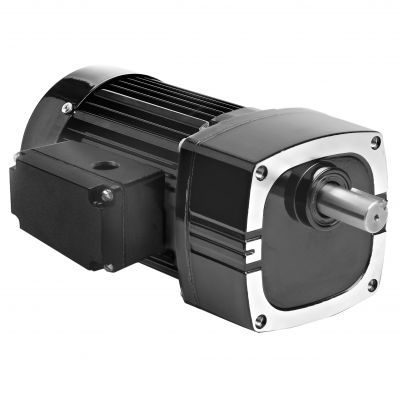

Motoriduttore AC Model 1680

monofasea ingranaggi elicoidaliad assi paralleli

Prodotto
Modello 1680 - Serie metrica 42R-E Motoriduttore AC ad albero parallelo progettato per applicazioni industriali che richiedono riduzione compatta con montaggio metrico e coppia/velocità moderate.

Specifiche
Velocità (giri/min) : 140
Coppia nominale (Nm) : 5.6
Coppia nominale (lb-in) : 50
Potenza (Watt) : 100
Potenza (HP) : 1/7.5
Volt : 230
Hz : 50
Fasi : 1
Ampere : 0.78
Rapporto di trasmissione : 10
Carico radiale (N) : 1300
Carico radiale (lbs) : 300
Lunghezza XH (mm) : 231
Lunghezza XH (inch) : 9.08
Peso (kg) : 6.8
Peso (lbs) : 15.3
Diagramma di collegamento : 07410021
Numero parte condensatore : 49401154
Tipo di prodotto : 42R5BFCI-E2
HP decimale : 0.1333

Caratteristiche standard

• Filetti di montaggio metrici e dimensioni dell'albero in misura metrica.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e d'uscita.
• Cuscinetti a rulli cilindrici/ago su tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semi-fluid per lunga durata.
• Ingranaggi elicoidali temprati selettivamente per silenziosità e alto rapporto potenza/volume.

Documenti CAD, cablaggio e sicurezza (disponibili)

• Disegni CAD — PDF, DWG, STEP (risorse CAD specifiche per il prodotto elencate per il Modello 1680)
• Schema di cablaggio — PDF (riferimento schema di collegamento 07410021)
• Schede di sicurezza — PDF (scheda di sicurezza olio imperiale elencata)

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX (modello 0969)
• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit montaggio staffa a L per motoriduttori metrici tipo E/F (modello 1969)
• Kit scatola morsetti metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154)
• Grande kit scatola morsetti in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A motori e motoriduttori a stock (modello 0986)

Note
Tutte le specifiche mostrate sono specifiche del Modello 1680. Il prezzo web esclude tasse, spedizione e costi di gestione.

Caratteristiche tecniche

• Velocità: 140 rpm
• Coppia nominale: 5.6 Nm (50 lb-in)
• Potenza: 100 W (0.1333 HP / 1/7.5 HP)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0.78 A
• Rapporto di trasmissione: 10
• Capacità di carico radiale: 1300 N (300 lbs)
• Lunghezza complessiva (XH): 231 mm / 9.08 in
• Peso: 6.8 kg / 15.3 lbs
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo di prodotto: 42R5BFCI-E2
