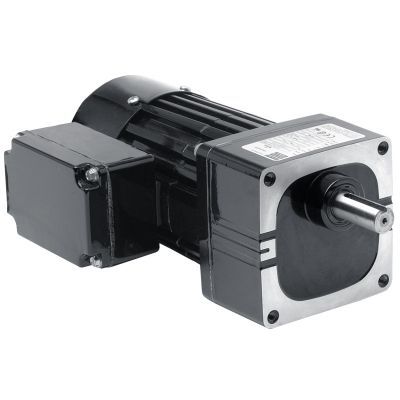

Motoriduttore AC 1481

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Motoriduttore AC monofase ad albero parallelo Serie Metric 34R-W — Modello 1481. Progettato per trasmissioni di potenza industriali che richiedono ingombro ridotto, bassa velocità precisa e coppia costante.

Specifiche tecniche

• Velocità: 69 rpm
• Coppia nominale: 6,0 Nm (53 lb-in)
• Potenza: 75 W (0,1 HP)
• Tensione / Frequenza / Fase: 230 V / 50 Hz / monofase
• Corrente: 0,60 A
• Rapporto di trasmissione: 20,4
• Capacità carico radiale: 290 N (65 lbs)
• Lunghezza XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Schema di collegamento: 07410021
• Numero pezzo condensatore: 49401154
• Tipo prodotto: 34R6BFCI-W2

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche
• Totalmente chiuso, IP-20
• Raffreddato a ventilatore per alta potenza in uscita
• Isolamento Classe B operante entro i limiti di Classe A per prolungare la vita degli avvolgimenti e del lubrificante
• Anello centrale e flange in alluminio per elevata efficienza termica e peso ridotto
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi motore e di uscita
• Cuscinetti a rulli aghiformi su tutta la trasmissione per aumentata capacità di carico radiale e lunga durata
• Ingranaggi lubrificati permanentemente con grasso semi-fluido
• Ingranaggio primario elicoidale in termoplastico rinforzato e ampio e ingranaggi dritti in acciaio temprato nei successivi stadi
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e basso rumore

Accessori opzionali

• Kit staffa a L per motoriduttori W e WX (modello 0970)
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit di montaggio con staffa a L per motoriduttori metrici tipo W (modello 1970)
• Kit scatola morsettiera metrico in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7,5 MFD 370V (Art. 49401154)
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Applicazioni
Adatto per nastri trasportatori, macchine per imballaggio, piccoli impianti di automazione e altre macchine industriali che richiedono bassa velocità e coppia costante. Il design compatto facilita l'installazione in spazi ristretti.

Installazione e manutenzione
Fare riferimento allo schema di collegamento (07410021) per il cablaggio elettrico. L'unità è lubrificata permanentemente; non è richiesta lubrificazione periodica degli ingranaggi. Assicurare adeguata ventilazione per il motore raffreddato a ventilatore e rispettare i limiti di carico radiale per preservare la durata dei cuscinetti.
