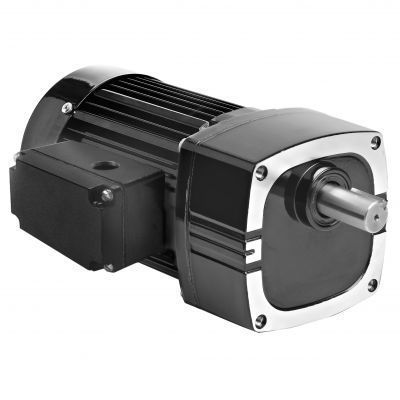

Motoriduttore AC Model 1669

monofasea ingranaggi elicoidaliad assi paralleli

Prodotto
Motoriduttore CA ad albero parallelo Modello 1669 — Serie Metric 42R-E. 100 W monofase, 7,8 rpm (rapporto 180), coppia nominale 38,5 Nm.

Serie / Categoria
Serie Metric 42R-E — motoriduttori ad albero parallelo per applicazioni industriali di azionamento e posizionamento.

Specifiche (dalla tabella prodotto)

• Velocità (rpm): 7,8
• Coppia nominale: 38,5 Nm / 341 lb-in
• Potenza: 100 W (0,1333 HP)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: monofase (1)
• Corrente: 0,78 A
• Rapporto di riduzione: 180
• Capacità di carico radiale: 900 N / 200 lbs
• Lunghezza XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Schema di collegamento: 07410021
• Numero condensatore: 49401154
• Tipo prodotto: 42R5BFCI-E4

Caratteristiche standard

• Filetti di montaggio metrici e albero di uscita con dimensioni metriche.
• Carter ingranaggi non ventilato.
• Tenute a labbro di tipo industriale sugli alberi motore e di uscita.
• Cuscinetti a rullini/ago su tutto il gruppo per maggiore capacità di carico radiale e lunga durata.
• Ingranaggi lubrificati permanentemente con grasso semi-fluido.
• Ingranaggi elicoidali selezionati e induriti per funzionamento silenzioso e alto rapporto potenza/dimensioni.

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX (modello 0969)
• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit montaggio staffa a L per motoriduttori metrici tipo E/F (modello 1969)
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo cassa plastica, 7,5 MFD 370 V (art. 49401154)
• Grande kit scatola morsetti in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Documenti e disegni (tipi disponibili)
Disegni CAD (PDF, DWG, STEP) per il Modello 1669; schema di cablaggio riferimento 07410021; scheda di sicurezza (Imperial Oil Safety).

Specifiche tecniche

• Modello: 1669
• Serie: Metric 42R-E
• Velocità: 7,8 rpm
• Coppia nominale: 38,5 Nm / 341 lb-in
• Potenza: 100 W (0,1333 HP)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: 1 (monofase)
• Corrente: 0,78 A
• Rapporto: 180
• Capacità carico radiale: 900 N / 200 lbs
• Lunghezza XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Riferimento schema di collegamento: 07410021
• Numero condensatore: 49401154
• Codice tipo prodotto: 42R5BFCI-E4
