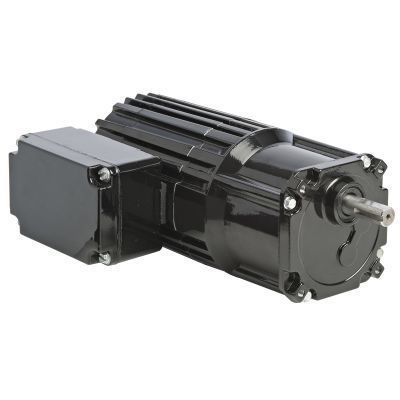

Motoriduttore AC Model 1449

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Riduttore-motore AC ad albero parallelo Modello 1449, serie 34R-Z (Product Type: 34R4BFCI-Z4), monofase, 230 V.

Specifiche (sintesi)

• Velocità (rpm): 7,8
• Coppia nominale: 11,3 Nm (100 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione / Frequenza: 230 V, 50 Hz
• Fasi: Monofase (1)
• Corrente: 0,5 A
• Rapporto di trasmissione: 180
• Portata carico radiale: 555 N (125 lbs)
• Lunghezza XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Schema di collegamento: 07410021
• Codice condensatore: 49401068

Caratteristiche standard

• Filettature di fissaggio metriche e dimensioni dell'albero di uscita metriche per integrazione diretta nei sistemi metrici.
• Custodia completamente chiusa con grado di protezione IP-20.
• Raffreddamento a ventilatore per mantenere la potenza a carico nominale.
• Sistema di isolamento Classe B operante entro i limiti della Classe A per prolungare la durata degli avvolgimenti e del lubrificante.
• Anello centrale e cappelli in alluminio per migliore dissipazione termica e minor peso.
• Carter ingranaggi non ventilato per proteggere la trasmissione in ambienti industriali.
• Guarnizioni labiali industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli ago in tutte le fasi per aumentare la capacità di carico radiale.
• Ingranaggi lubrificati permanentemente con grasso semi-fluid per intervalli di manutenzione prolungati.
• Grande ruota elicoidale primaria in materiale termoplastico rinforzato per basso rumore; ingranaggi a denti dritti in acciaio temprato sugli stadi successivi per elevata coppia di uscita.
• Pignone elicoidale fresato con precisione sull'albero motore per massima resistenza e riduzione del rumore.

Accessori opzionali

• Kit staffa a L per riduttori 34R-Z (modello 0980)
• Kit scatola morsettiera in pressofusione per motori e riduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola in plastica, 5,0 µF / 400 V (articolo 49401068)
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Risorse CAD / disegni / cablaggio / sicurezza disponibili

• Disegni CAD disponibili in PDF, DWG e STEP (modello 1449)
• Schema elettrico disponibile (Connection Diagram 07410021)
• Scheda di sicurezza disponibile

Specifiche tecniche

• Velocità (rpm): 7,8
• Coppia nominale: 11,3 Nm (100 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione / Frequenza: 230 V, 50 Hz
• Fasi: 1 (monofase)
• Corrente: 0,5 A
• Rapporto di trasmissione: 180
• Portata carico radiale: 555 N (125 lbs)
• Lunghezza XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Schema di collegamento: 07410021
• Codice condensatore: 49401068
• Product Type: 34R4BFCI-Z4
