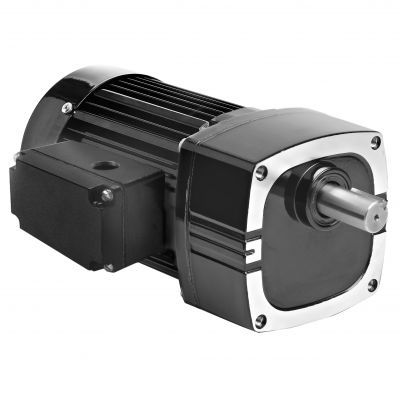

Motoriduttore AC Model 1683

monofasea ingranaggi elicoidaliad assi paralleli

Panoramica del prodotto
Il Modello 1683 della serie Metric 42R-E è un motoriduttore ad albero parallelo AC progettato per fissaggi metrici e dimensioni dell'albero di trasmissione metriche. L'unità presenta carter ingranaggi non ventilato, tenute a labbro industriali sull'albero motore e sull'albero di uscita, cuscinetti a spillo su tutta la linea e ingranaggi lubrificati permanentemente con grasso semiliquido e ingranaggi elicoidali selettivamente temprati per funzionamento silenzioso e alto rapporto potenza/ingombro.

Disegni CAD / Download

• PDF (disegno CAD / informazioni prodotto)
• DWG (disegno CAD)
• STEP (modello 3D)

Cablaggio e sicurezza

• Schema di cablaggio disponibile (riferimento: wiring diagram 07410021)
• Scheda di sicurezza disponibile (imperial oil safety)

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX (modello 0969)
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit di montaggio L-Bracket per motoriduttori metrici tipo E/F (modello 1969)
• Kit scatola morsettiera metrico in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154)
• Grande kit scatola morsettiera in pressofusione per motori e motoriduttori di magazzino 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

CARATTERISTICHE STANDARD

• Filettature di montaggio metriche e dimensioni dell'albero di trasmissione metriche
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi motore e di uscita
• Cuscinetti a spillo su tutta la struttura per maggiore capacità di carico radiale e lunga durata
• Ingranaggi lubrificati permanentemente con grasso semiliquido per lunga vita
• Ingranaggi elicoidali selezionati e temprati per silenziosità e alto rapporto potenza/ingombro

Specifiche tecniche

• Velocità (giri/min): 47
• Coppia nominale (Nm): 16.7
• Coppia nominale (lb-in): 148
• Potenza (W): 100
• Potenza (HP): 1/7.5
• Volt: 230
• Hz: 50
• Fasi: 1
• Ampere: 0.78
• Rapporto d'ingranaggi: 30
• Carico radiale (N): 1300
• Carico radiale (lbs): 300
• Lunghezza XH (mm): 231
• Lunghezza XH (inch): 9.08
• Peso (kg): 6.8
• Peso (lbs): 15.3
• Diagramma di connessione: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-E3
• HP decimale: 0.1333
