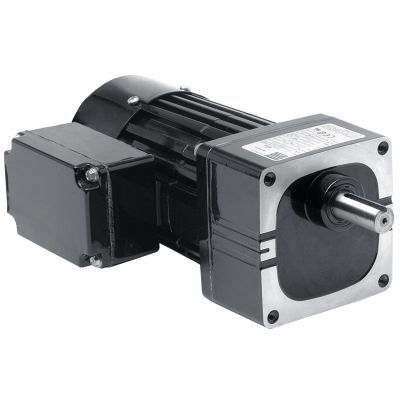

Motoriduttore AC Model 1484

monofasea dentatura dirittaa ingranaggi elicoidali

Panoramica Distributori, comandi, schemi elettrici per il motoriduttore CA ad assi paralleli modello 1484 serie Metric 34R-W. SPECIFICHE Velocità (giri/min): 21 Coppia nominale (Nm): 16,5 Coppia nominale (lb-in): 146 Potenza (Watt): 75 Potenza (HP): 1/10 Volt: 230 Hz: 50 Fasi: 1 Ampere: 0,60 Rapporto di trasmissione: 65,5 Carico radiale (N): 575 Carico radiale (libbre): 130 Lunghezza XH (mm): 234 Lunghezza XH (pollici): 9,2 Peso (kg): 5,7 Peso (libbre): 12,8 Schema di collegamento: 07410021 Codice condensatore: 49401154 Tipo di prodotto: 34R6BFCI-W3 HPDecimale: 0,1 Disegni CAD

• Scarica PDF (disegno del prodotto)
• Scarica DWG (disegno del prodotto)
• Scarica STEP (disegno del prodotto)

Schema elettrico

• Schema elettrico (riferimento 07410021) disponibile come PDF scaricabile

Schede di sicurezza

• Scheda di sicurezza dell’olio Imperial disponibile come PDF scaricabile

Accessori opzionali

• Kit staffa a L per motoriduttori W e WX [modello 0970]
• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit di montaggio con staffa a L per motoriduttori di tipo metrico W [modello 1970]
• Kit scatola morsettiera metrica pressofusa con morsettiera per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo con involucro in plastica; 7,5 MFD 370 V [Articolo 49401154]
• Kit scatola morsettiera grande pressofusa per motori e motoriduttori 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

CARATTERISTICHE STANDARD

• Filettature di montaggio metriche e dimensioni metriche dell’albero di trasmissione.
• Classe di protezione IP-20, totalmente chiuso.
• Raffreddamento a ventola per elevata potenza in uscita.
• Sistema di isolamento di classe "B" funzionante entro i limiti della classe "A" per prolungare la durata degli avvolgimenti e del lubrificante.
• Anello centrale e scudi terminali in alluminio per un’elevata efficienza termica e leggerezza.
• Carter del riduttore non ventilato.
• Guarnizioni industriali a labbro sull’albero motore e su quello di uscita.
• Cuscinetti ad aghi su tutti i punti per una maggiore capacità di carico radiale e una lunga durata.
• Ingranaggi lubrificati in modo permanente con grasso semifluido per una lunga durata.
• Ampio ingranaggio primario elicoidale in termoplastica rinforzata per garantire silenziosità e ingranaggi cilindrici in acciaio temprato negli stadi successivi per una coppia di uscita elevata e una lunga durata.
• Pignone elicoidale tagliato con precisione sull’albero motore per garantire la massima resistenza e il minimo rumore.

Caratteristiche / Specifiche tecniche

• Velocità (giri/min): 21
• Coppia nominale: 16,5 Nm / 146 lb-in
• Potenza: 75 W (0,1 HP)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: 1
• Corrente: 0,60 A
• Rapporto di trasmissione: 65,5
• Carico radiale: 575 N / 130 lbs
• Lunghezza XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Riferimento schema di collegamento: 07410021
• Codice del condensatore: 49401154
• Tipo di prodotto: 34R6BFCI-W3
