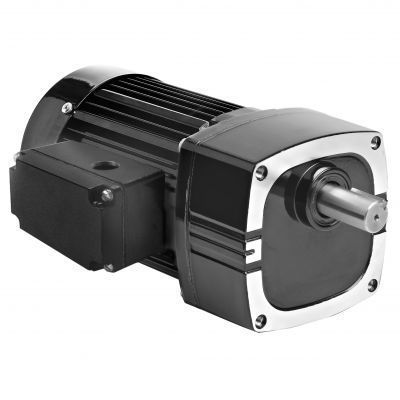

Motoriduttore AC Model 1679

monofasea ingranaggi elicoidaliad assi paralleli

Prodotto
Modello 1679 Serie metrico 42R-E Motore riduttore AC ad albero parallelo

Panoramica
Motore riduttore industriale ad albero parallelo progettato per montaggi metrici e dimensioni dell'albero metriche. Dotato di tenute e cuscinetti standard per funzionamento continuo in macchine e applicazioni di automazione. Distributori, ricambi e documentazione tecnica disponibili.

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero di trasmissione metriche.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli a aghi su tutta la trasmissione per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semiliquido per intervalli di manutenzione prolungati.
• Ingranaggi elicoidali selettivamente induriti per funzionamento silenzioso e elevato rapporto potenza/dimensioni.

Accessori opzionali

• Kit staffa a L per motori e riduttori E, F e FX (modello 0969)
• Kit cassetta morsetti in pressofusione per motori e riduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit staffa di montaggio a L per riduttori metrici tipo E/F (modello 1969)
• Kit cassetta morsetti metrica in pressofusione con morsettiera per motori e riduttori 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7,5 MFD 370 V (Art. 49401154)
• Grande kit cassetta morsetti in pressofusione per motori e riduttori 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Download disponibili
Disegni CAD (PDF, DWG, STEP) disponibili. Diagramma di cablaggio e scheda di sicurezza disponibili per il download.

Specifiche tecniche

• Velocità (rpm): 280
• Coppia nominale (Nm): 2.9
• Coppia nominale (lb-in): 25
• Potenza (W): 100
• Potenza (HP): 1/7.5
• Tensione (V): 230
• Hz: 50
• Fasi: 1
• Corrente (A): 0.78
• Rapporto di trasmissione: 5
• Carico radiale (N): 1300
• Carico radiale (lbs): 300
• Lunghezza XH (mm): 231
• Lunghezza XH (inch): 9.08
• Peso (kg): 6.8
• Peso (lbs): 15.3
• Diagramma di collegamento: 07410021
• Codice condensatore: 49401154
• Tipo di prodotto: 42R5BFCI-E1
• HP decimale: 0.1333
