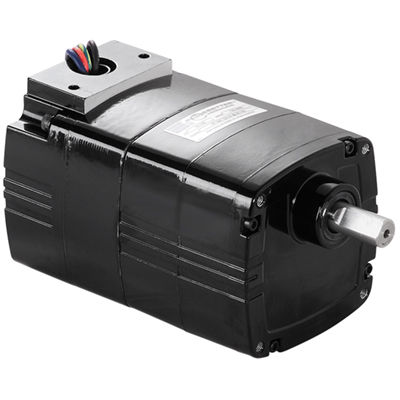

Motoriduttore AC 1574

monofasea dentatura dirittaa ingranaggi elicoidali

Panoramica del prodotto
Motore riduttore AC ad albero parallelo Modello 1574, Serie 30R-D metrico. Progettato per il montaggio metrico e dimensioni dell'albero di uscita metriche, costruzione totalmente chiusa non ventilata con isolamento Classe B e flange in alluminio per efficienza termica e peso ridotto.

Tabella delle specifiche
Velocità (rpm): 23
Coppia nominale (Nm): 4,5
Coppia nominale (lb-in): 40
Potenza (W): 18
Potenza (HP): 1/41
Volt: 230
Hz: 50
Fasi: 1
Ampere: 0,21
Rapporto di trasmissione: 60
Carico radiale (N): 285
Carico radiale (lbs): 65
Lunghezza XH (mm): 139,2
Lunghezza XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Diagramma di collegamento: 07410021
Numero parte condensatore: 49400091
Tipo prodotto: 30R2BECI-D3
HPDecimal: 0,0243

Download / Disegni

• Disegni CAD disponibili per il Modello 1574: PDF, DWG, STEP.
• Riferimento schema elettrico: 07410021.
• Scheda di sicurezza riportata: Texaco Rando Material Safety Data Sheet.

Accessori opzionali

• Kit staffa a L per tipo metrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968)
• Scatola morsettiera metrica in pressofusione con blocco di collegamento per motori e motoriduttori 30R (modello 1982)
• Condensatore; tipo scatola plastica; 1,3 MFD / 450V (Articolo 49400091)
• Kit staffa a L per motori 30R e 33A, motoriduttori 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modello 5968)
• Scatola morsettiera in pressofusione per motori e motoriduttori 30R (modello 5982)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero metriche.
• Totalmente chiuso, non ventilato, grado IP-20.
• Sistema di isolamento Classe "B".
• Flange in alluminio per elevata efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Tenute antivento industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli a aghi su tutta la trasmissione per aumentata capacità di carico radiale e lunga durata.
• Ingranaggi lubrificati permanentemente.
• Ingranaggio primario elicoidale in termoplastica rinforzata per silenziosità e ingranaggi dritti in acciaio temprato negli stadi successivi per elevata coppia in uscita e lunga durata.
• Pignone elicoidale accuratamente lavorato sull'albero del motore per massima resistenza e minimo rumore.

Informazioni aggiuntive su ordine e prezzo
Disponibilità: quantità d'ordine 1-25. Il prezzo web esclude tasse, spedizione e spese di gestione. Tutti i prezzi sono in dollari USA.

Caratteristiche / Specifiche tecniche

• Velocità: 23 rpm
• Coppia nominale: 4,5 Nm (40 lb-in)
• Potenza: 18 W (1/41 HP; HPDecimal 0,0243)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,21 A
• Rapporto di trasmissione: 60
• Capacità di carico radiale: 285 N (65 lbs)
• Lunghezza XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Rif. diagramma di collegamento: 07410021
• Numero parte condensatore: 49400091
• Tipo prodotto: 30R2BECI-D3
