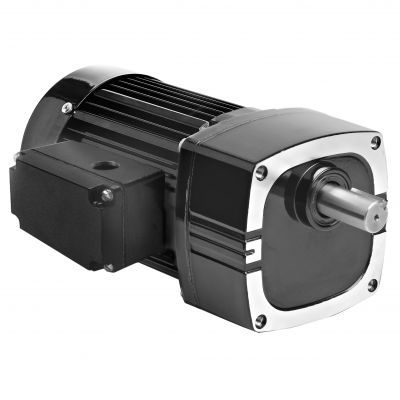

Motoriduttore AC Model 1671

monofasea ingranaggi elicoidaliad assi paralleli

Panoramica del prodotto
Il Modello 1671 è un motoriduttore AC ad albero parallelo della serie Metric 42R-E, progettato per il montaggio e le dimensioni dell'albero in metrici. Presenta una scatola ingranaggi non ventilata e tenute industriali per un funzionamento affidabile in applicazioni industriali.

Serie
Serie Metric 42R-E — Motoriduttore AC ad albero parallelo

Specifiche principali

• Velocità (giri/min): 4,7
• Coppia nominale: 35 Nm (310 lb-in)
• Potenza: 100 W (1/7,5 HP, HP decimale 0,1333)
• Tensione / Frequenza: 230 V / 50 Hz
• Fasi: monofase (1)
• Corrente: 0,78 A
• Rapporto di riduzione: 300
• Capacità di carico radiale: 900 N (200 lbs)
• Lunghezza XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero metriche
• Scatola ingranaggi non ventilata per resistenza alle contaminazioni
• Tenute a labbro di tipo industriale sugli alberi motore e di uscita
• Cuscinetti a rulli a spillo su tutta la struttura per maggiore capacità di carico radiale e lunga durata
• Ingranaggi lubrificati permanentemente con grasso semifluido
• Ingranaggi elicoidali temprati selettivamente per funzionamento silenzioso e alto rapporto potenza/ingombro

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX (modello 0969)
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit montaggio staffa a L per motoriduttori metrici tipo E/F (modello 1969)
• Kit scatola morsettiera metrico in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7,5 MFD 370 V (Articolo 49401154)
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Specifiche tecniche

• Modello: Model 1671
• Serie: Metric 42R-E
• Velocità (giri/min): 4,7
• Coppia nominale: 35 Nm (310 lb-in)
• Potenza: 100 W (1/7,5 HP, HP decimale 0,1333)
• Tensione: 230 V
• Frequenza: 50 Hz
• Fasi: monofase (1)
• Corrente (A): 0,78 A
• Rapporto: 300
• Carico radiale ammissibile: 900 N (200 lbs)
• Lunghezza XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Schema di collegamento: 07410021
• Codice condensatore: 49401154
• Tipo prodotto: 42R5BFCI-E4
