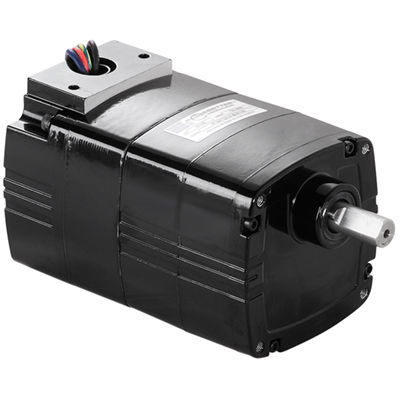

Motoriduttore AC 1573

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Motoriduttore AC ad albero parallelo Modello 1573 della serie Metric 30R-D. Unità monofase con attacco e diametri dell'albero metrici, progettata per applicazioni con rapporto di riduzione 30:1 e velocità nominale di 47 giri/min a 18 W.

Caratteristiche standard

• Filetti di montaggio metrici e dimensioni dell'albero metriche
• Cassa completamente chiusa, non ventilata, grado di protezione IP-20
• Sistema di isolamento classe B
• Coperture terminali in alluminio per migliore efficienza termica e minor peso
• Carter ingranaggi non ventilato
• Guarnizioni a labbro industriali sugli assi motore e di uscita
• Cuscinetti a rulli aghiformi in tutte le sezioni per aumentata capacità di carico radiale e lunga durata
• Ingranaggi lubrificati permanentemente
• Ingranaggio elicoidale primario in termoplastica rinforzata per bassa rumorosità e ingranaggi a denti diritti in acciaio temprato negli stadi successivi per elevata coppia di uscita
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore

Risorse

• Disegni CAD: PDF, DWG, STEP (disponibili per il modello 1573)
• Diagramma di collegamento: PDF (Numero diagramma di connessione 07410021)
• Schede di sicurezza: PDF

Accessori opzionali

• Kit staffa a L per tipo Metric 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968)
• Scatola morsettiera metrica in pressofusione con morsettiera per motori e motoriduttori 30R (modello 1982)
• Condensatore; tipo a scatola plastica; 1,3 µF / 450 V (Art. 49400091)
• Kit staffa a L per motori 30R e 33A, motoriduttori 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z e 33A-Z (modello 5968)
• Scatola morsettiera in pressofusione per motori e motoriduttori 30R (modello 5982)

Specifiche tecniche

• Velocità (giri/min): 47
• Coppia nominale (Nm): 2,7
• Coppia nominale (lb-in): 24
• Potenza (W): 18
• Potenza (HP): 1/41
• HP (decimale): 0,0243
• Tensione (V): 230
• Frequenza (Hz): 50
• Fasi: 1
• Corrente (A): 0,21
• Rapporto d'ingranaggi: 30
• Carico radiale (N): 285
• Carico radiale (lbs): 65
• Lunghezza XH (mm): 139,2
• Lunghezza XH (inch): 5,5
• Peso (kg): 2,8
• Peso (lbs): 6,3
• Diagramma di connessione: 07410021
• Numero parte condensatore: 49400091
• Tipo prodotto: 30R2BECI-D3
