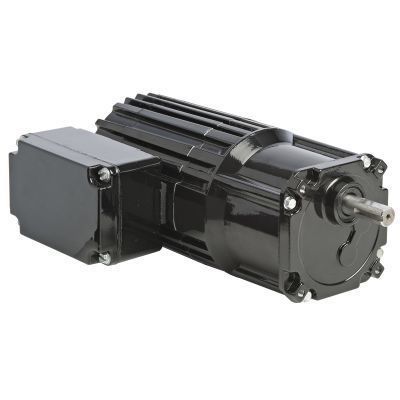

Motoriduttore AC Model 1453

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Modello 1453 Serie Metric 34R-Z Motore riduttore AC ad albero parallelo

Specifiche (tabella a pagina)
Velocità (rpm): 70
Coppia nominale (Nm): 4,5
Coppia nominale (lb-in): 40
Potenza (W): 50
Potenza (HP): 1/15
Tensione (V): 230
Hz: 50
Fasi: 1
Corrente (A): 0,5
Rapporto di trasmissione: 20
Carico radiale (N): 450
Carico radiale (lbs): 100
Lunghezza XH (mm): 194
Lunghezza XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10,1
Schema di collegamento: 07410021
Numero parte condensatore: 49401068
Tipo prodotto: 34R4BFCI-Z2
HPDecimal: 0.0667

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore in sistema metrico.
• Carcassa completamente chiusa, grado di protezione IP20.
• Raffreddamento a ventilatore per elevate prestazioni.
• Sistema di isolamento di classe B operato entro i limiti della classe A per prolungare la vita degli avvolgimenti e del lubrificante.
• Anello centrale e coperture in alluminio per elevata efficienza termica e peso contenuto.
• Scatola ingranaggi non ventilata.
• Tenute a labbro industriali sugli alberi del motore e d'uscita.
• Cuscinetti a rulli a aghi su tutto il sistema per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semiliquido per lunga durata.
• Ingranaggio primario elicoidale in termoplastico rinforzato e ampio per ridurre il rumore, ingranaggi cilindrici in acciaio temprato nei successivi stadi per coppia elevata.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minor rumore.

Accessori opzionali

• Kit staffa a L per motori riduttori 34R-Z (modello 0980)
• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrica pressofusa con blocco morsetti per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 5.0 MFD / 400V (Articolo 49401068)
• Grande kit scatola morsettiera pressofusa per motori e motoriduttori in stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Risorse tecniche disponibili (elencate a pagina)

• Disegni CAD (formati PDF / DWG / STEP referenziati)
• Schema di cablaggio (schema di collegamento referenziato)
• Scheda di sicurezza (referenziata)

Specifiche tecniche

• Modello: 1453
• Serie: Metric 34R-Z
• Velocità: 70 rpm
• Coppia nominale: 4,5 Nm (40 lb-in)
• Potenza: 50 W (1/15 HP)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,5 A
• Rapporto: 20
• Capacità carico radiale: 450 N (100 lbs)
• Lunghezza XH: 194 mm (7,64 in)
• Peso: 4,5 kg (10,1 lbs)
• Rif. schema di collegamento: 07410021
• Rif. condensatore: 49401068
• Codice tipo prodotto: 34R4BFCI-Z2
