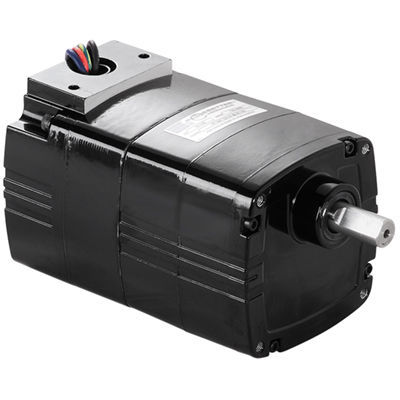

Serie Metric 30R-D Motoriduttore AC ad albero parallelo

Specifiche
Velocità (giri/min): 7,8
Coppia nominale (Nm): 4,5
Coppia nominale (lb-in): 40
Potenza (W): 15
Potenza (HP): 1/48
Volt: 230
Hz: 50
Fasi: 1
Corrente (A): 0,17
Rapporto di riduzione: 180
Carico radiale (N): 285
Carico radiale (lbs): 65
Lunghezza XH (mm): 132,8
Lunghezza XH (inch): 5,2
Peso (kg): 2,6
Peso (lbs): 5,9
Diagramma di collegamento: 07410021
Numero parte condensatore: 49400091
Tipo prodotto: 30R1BECI-D4
HPDecimal: 0,0208

Disegni CAD / File (disponibili)

• InfM0348A (disegno PDF / modello 1562)
• InfM0348A (disegno DWG / modello 1562)
• InfM0348A (file STEP / modello 1562)

Schema di cablaggio

• Schema di cablaggio (07410021)

Schede di sicurezza

• Texaco Rando material safety data sheet (scheda di sicurezza relativa al lubrificante)

Accessori opzionali

• Kit staffa a L per tipo metrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968)
• Scatola morsettiera metrica in pressofusione con blocco morsetti per motori e motoriduttori 30R (modello 1982)
• Condensatore; tipo scatola plastica; 1,3 MFD / 450V (Articolo 49400091)
• Scatola morsettiera in pressofusione per motori e motoriduttori 30R (modello 5982)

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche.
• Carter completamente chiuso, non ventilato, grado di protezione IP20.
• Sistema di isolamento di Classe "B".
• Coperchi terminali in alluminio per alta efficienza termica e basso peso.
• Carter ingranaggi non ventilato.
• Guarnizioni a labbro industriali sugli alberi del motore e di uscita.
• Cuscinetti a rullo aghi su tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente.
• Pignone primario elicoidale in termoplastica rinforzata per silenziosità e ingranaggi dritti in acciaio temprato nei successivi stadi per elevata coppia in uscita e lunga durata.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.

Specifiche tecniche

• Modello: Model 1562
• Serie: Metric 30R-D Series
• Configurazione: Motoriduttore AC ad albero parallelo, monofase
• Velocità: 7,8 giri/min
• Coppia nominale: 4,5 Nm (40 lb-in)
• Potenza: 15 W (0,0208 HP / 1/48 HP)
• Tensione / Frequenza: 230 V / 50 Hz
• Corrente: 0,17 A
• Rapporto di riduzione: 180
• Capacità di carico radiale: 285 N (65 lbs)
• Lunghezza XH: 132,8 mm (5,2 in)
• Peso: 2,6 kg (5,9 lbs)
• Riferimento diagramma di connessione: 07410021
• Condensatore raccomandato: articolo 49400091 (1,3 MFD / 450V)
