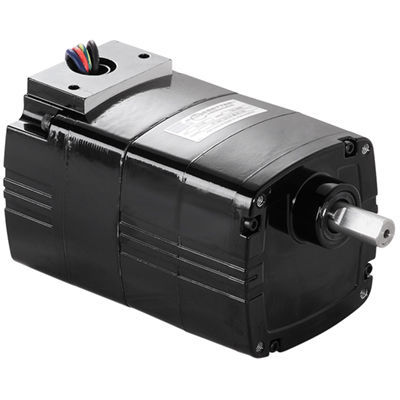

Motoriduttore AC 1572

monofasea dentatura dirittaa ingranaggi elicoidali

Prodotto
Modello 1572 della serie Metric 30R-D di motoriduttori AC ad albero parallelo. Unità monofase 50 Hz, 230 V progettata per applicazioni industriali a bassa velocità e bassa potenza. Ingranaggi lubrificati permanentemente e dimensioni di montaggio/asse metriche per integrazione diretta in sistemi metrici.

SPECIFICHE
Velocità (giri/min): 78
Coppia nominale (Nm): 1,6
Coppia nominale (lb-in): 14
Potenza (W): 18
Potenza (HP): 0,0243 (≈1/41 HP)
Tensione: 230 V
Frequenza: 50 Hz
Fasi: 1
Corrente (A): 0,21
Rapporto di trasmissione: 18
Carico radiale (N): 285
Carico radiale (lbs): 65
Lunghezza XH (mm): 139,2
Lunghezza XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Schema di collegamento: 07410021
Codice condensatore: 49400091
Tipo prodotto: 30R2BECI-D3

CARATTERISTICHE STANDARD

• Filetti di montaggio metrici e dimensioni asse metriche per compatibilità diretta.
• Struttura completamente chiusa, non ventilata (IP20).
• Sistema di isolamento Classe B adatto alle normali condizioni industriali.
• Coperchi terminali in alluminio per migliore dissipazione termica e minor peso.
• Carter ingranaggi non ventilato per trattenere i lubrificanti e limitare l'ingresso di contaminanti.
• Guarnizioni a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli agha su tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente per ridurre la manutenzione.
• Ingranaggio primario elicoidale in termoplastico rinforzato per basso rumore e ingranaggi a denti dritti in acciaio temprato agli stadi successivi per elevata coppia e durata.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.

ACCESSORI OPZIONALI

• Kit staffa a L per tipo Metric 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968).
• Cassetta morsetti in fusione metrico con blocco morsetti per motori e motoriduttori 30R (modello 1982).
• Condensatore, tipo scatola plastica, 1,3 µF / 450 V (codice 49400091).
• Kit staffa a L per motori 30R e 33A e vari motoriduttori (modello 5968).
• Cassetta morsetti in fusione per motori e motoriduttori 30R (modello 5982).

DOCUMENTI E DISEGNI
Disegni CAD disponibili in PDF/DWG/STEP, schema di cablaggio e schede di sicurezza disponibili per questo modello (documenti forniti su richiesta).

Specifiche tecniche

• Serie: Metric 30R-D motoriduttore AC ad albero parallelo
• Modello: 1572
• Velocità: 78 giri/min
• Coppia nominale: 1,6 Nm (14 lb-in)
• Potenza: 18 W (≈0,0243 HP / 1/41 HP)
• Tensione: 230 V AC
• Frequenza: 50 Hz
• Fase: Monofase
• Corrente: 0,21 A
• Rapporto: 18
• Capacità carico radiale: 285 N (65 lbs)
• Lunghezza complessiva (XH): 139,2 mm / 5,5 in
• Peso: 2,8 kg / 6,3 lbs
• Riferimento schema di collegamento: 07410021
• Codice condensatore consigliato: 49400091
• Codice tipo prodotto: 30R2BECI-D3
