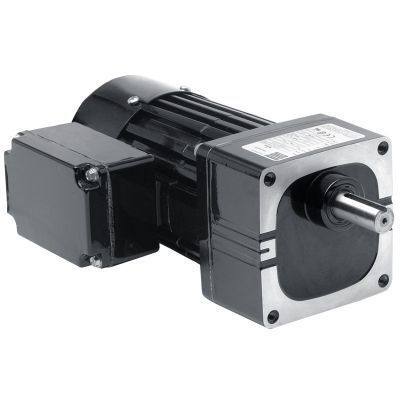

Motoriduttore AC Model 1478

monofasea dentatura dirittaa ingranaggi elicoidali

Panoramica del prodotto
Il Modello 1478 Serie Metric 34R-W è un motore riduttore AC ad albero parallelo progettato per la trasmissione di potenza industriale. Unità monofase 230 V, 50 Hz, 75 W con montaggio metrico e pignone primario elicoidale rinforzato per funzionamento silenzioso e lunga durata.

Specifiche principali

• Velocità (rpm): 255
• Coppia nominale (Nm): 1,6
• Coppia nominale (lb-in): 14
• Potenza (W): 75
• Potenza (HP): 1/10
• Tensione (V): 230
• Hz: 50
• Fasi: 1
• Corrente (A): 0,60
• Rapporto d'ingranaggi: 5,5
• Carico radiale (N): 290
• Carico radiale (lbs): 65
• Lunghezza XH (mm): 234
• Lunghezza XH (inch): 9,2
• Peso (kg): 5,7
• Peso (lbs): 12,8
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo di prodotto: 34R6BFCI-W2
• HPDecimal: 0.1

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero in metrico.
• Grado di protezione completamente chiuso IP-20.
• Raffreddamento a ventilatore per elevata potenza in uscita.
• Sistema di isolamento Classe "B" operato entro i limiti della Classe "A" per prolungare la vita degli avvolgimenti e del lubrificante.
• Anello centrale e flange in alluminio per alta efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali su alberi motore e di uscita.
• Cuscinetti a rulli ad ago su tutta l'unità per maggiore capacità di carico radiale e lunga durata.
• Ingranaggi lubrificati permanentemente con grasso semiliquido per lunga durata.
• Pignone primario elicoidale in termoplastica rinforzata per silenziosità e ingranaggi a denti dritti in acciaio temprato nei successivi stadi per elevata coppia di uscita e lunga vita.
• Pignone elicoidale fresato con precisione sull'albero motore per massima resistenza e minimo rumore.

Accessori opzionali

• Kit staffa a L per motoriduttori W e WX (modello 0970)
• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit di montaggio staffa a L per motoriduttori tipo metrico W (modello 1970)
• Kit scatola morsettiera metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154)
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Disegni e documenti disponibili
Disegni CAD disponibili nei formati PDF, DWG e STEP. Diagramma di cablaggio e scheda di sicurezza del lubrificante disponibili in PDF scaricabili.
