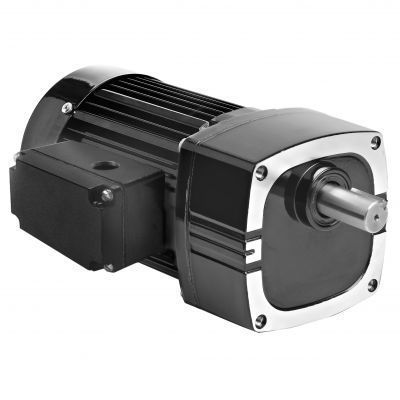

Motoriduttore AC 1680

monofasea ingranaggi elicoidaliad assi paralleli

Prodotto
Modello 1680 della serie Metric 42R-E di motoriduttori AC ad albero parallelo di Bodine Electric. Di seguito i dati tecnici, le caratteristiche standard e gli accessori opzionali per questo modello.

SPECIFICHE
Velocità (rpm): 140
Coppia nominale (Nm): 5,6
Coppia nominale (lb-in): 50
Potenza (W): 100
Potenza (HP): 1/7.5
Tensione: 230 V
Hz: 50
Fasi: 1
Corrente: 0,78 A
Rapporto di trasmissione: 10
Carico radiale (N): 1300
Carico radiale (lbs): 300
Lunghezza XH (mm): 231
Lunghezza XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Diagramma di collegamento: 07410021
Numero pezzo condensatore: 49401154
Tipo prodotto: 42R5BFCI-E2
HP decimale: 0,1333

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero di uscita in metrico.
• Carter degli ingranaggi non ventilato.
• Guarnizioni a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli aghiformi su tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semiliquido per lunga durata.
• Ingranaggi elicoidali selettivamente induriti per ridurre il rumore e offrire un elevato rapporto potenza/ingombro.

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX (modello 0969)
• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit montaggio staffa a L per motoriduttori metrici tipo E/F (modello 1969)
• Kit scatola morsettiera metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154)
• Grande kit scatola morsettiera pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A motori e motoriduttori (modello 0986)

Documenti (tipi disponibili)
Disegni CAD (PDF, DWG, STEP disponibili), Diagramma di cablaggio (PDF disponibile), Schede di sicurezza (PDF disponibili).

Specifiche tecniche

• Modello: 1680
• Serie: Metric 42R-E
• Configurazione: Motoriduttore AC ad albero parallelo
• Velocità: 140 rpm
• Coppia nominale: 5,6 Nm (50 lb-in)
• Potenza: 100 W (1/7.5 HP, 0,1333 HP decimale)
• Tensione / Frequenza: 230 V / 50 Hz
• Fase: Monofase
• Corrente: 0,78 A
• Rapporto di trasmissione: 10
• Capacità di carico radiale: 1300 N (300 lbs)
• Lunghezza totale XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• ID diagramma di collegamento: 07410021
• Condensatore raccomandato PN: 49401154
• Codice tipo prodotto: 42R5BFCI-E2
