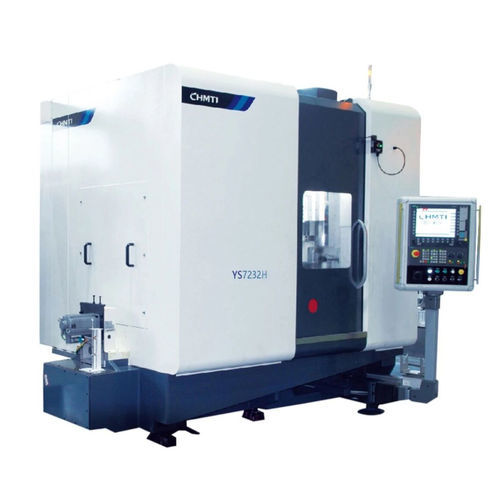

Centro di rettifica per ingranaggi YS7232G/YS7232H/YS7232A/YS7230

a tavola rotanteCNCcon carico/scarico automatizzato

Panoramica
La macchina è progettata per la rettifica di precisione degli ingranaggi per veicoli elettrici e soddisfa requisiti di accettazione stringenti: deviazione media della pendenza profilo/asse ±0,002 mm, ondulazione profilo/asse ≤0,0018 mm, rugosità superficiale Ra ≤0,32 μm.

Prestazioni e caratteristiche principali

• Rettificatrice denti CNC a undici assi e cinque collegamenti sviluppata secondo processi europei di macchine utensili di fascia alta in collaborazione con PTG (HOLROYD) Regno Unito e Chongqing Machine Tool.
• Mandrino della mola integrale, elettromandrino ad alta potenza, alta velocità e alta precisione, con cuscinetti europei ad alta precisione.
• Assi lineari con vite a Sfere precaricata di alta precisione e guide lineari a rotolamento ad alta rigidità di origine europea; regole lineari Heidenhain per controllo in anello chiuso, migliorando rigidità e risposta dinamica.
• Controllo Siemens 840Dsl/one o FANUC 31l; piattaforma multi-canale per controllo flessibile di undici assi CNC e automazione completa: bloccaggio pezzo automatico, dressatura mola automatica, indicizzazione ad alta velocità, insegnamento di rettifica automatico, insegnamento di dressatura automatico, distribuzione automatica degli scarti e processo di rettifica completamente automatico.
• Interfaccia operatore senza programmazione sviluppata internamente per dialogo parametrico, calcolo degli ingranaggi e generazione automatica dei programmi di rettifica e dressatura.
• Software con funzioni avanzate: modifiche arbitrarie della dentatura, compensazione della torsione della superficie, dressatura puntiforme, rettifica a trama superficiale, rettifica di denti asimmetrici a doppio angolo di pressione, rettifica di ingranaggi a piccolo cono, ecc.

Principali specifiche tecniche (per modello)

• Modelli: YS7232G / YS7232H / YS7232A / YS7230
• Sistema di controllo: Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Diametro massimo pezzo: 320 / 320 / 320 / 320 mm
• Modulo massimo: 6 / 8 / 6 / 6 mm
• Velocità massima mandrino mola (g/min): 10000 / 7800 / 12000 / 7800
• Velocità massima mandrino pezzo (g/min): 2000 / 1000 / 2000 / 1000
• Distanza centro mola — centro rotazione tavola: 50–440 mm
• Dimensioni montaggio mola (mm): Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Dimensione massima montaggio rullo (esempio): Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Potenza elettromandrino (kW): 29 / 38 / 28.5 / 38

Applicazioni e punti tecnici

• Pezzature applicabili: rettifica di precisione degli ingranaggi per veicoli elettrici
• Precisione di lavorazione raggiunta: deviazione media della pendenza profilo/asse ±0,002 mm; ondulazione profilo/asse ≤0,0018 mm; rugosità Ra ≤0,32 μm
• Assi CNC: undici assi con cinematica a cinque collegamenti
• Automazione: bloccaggio automatico, dressatura automatica della mola, indicizzazione ad alta velocità, insegnamento automatico e distribuzione degli scarti
• Capacità avanzate: sagomatura arbitraria della dentatura, compensazione della torsione della faccia, dressatura puntuale, rettifica a trama, rettifica denti asimmetrici, rettifica di ingranaggi a piccolo cono
