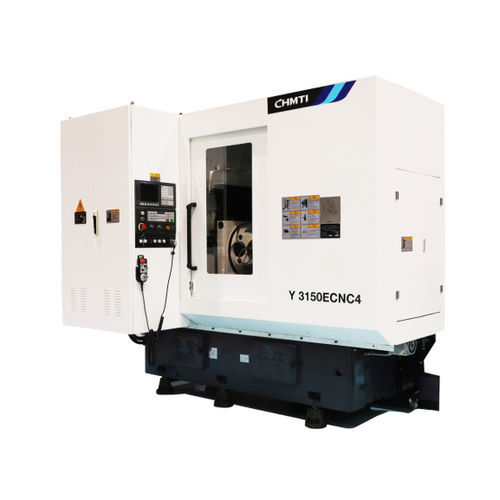

Dentatrice a creatore CNC Y3150E4/5

orizzontaleper a bloccaggio per ingranaggio conico

Panoramica del prodotto
La macchina è progettata per la lavorazione degli ingranaggi nei settori dei veicoli passeggeri, veicoli commerciali, macchine per costruzioni, macchine navali, macchine agricole e attrezzature di sollevamento. La precisione di lavorazione può raggiungere la classe 6–7 secondo GB/T10095.1-2008 (la precisione effettiva è definita dall'accordo tecnico tra fornitore e cliente).

Prestazioni principali e caratteristiche

• Macchina CNC per dentatura per rullatura a taglio umido, 4/5 assi con quattro collegamenti in sincronismo.
• Configurazione standard con sistema CNC nazionale dotato di HMI e programmazione parametrica; consente una singola battuta di serraggio per cicli multipli e ripetuti.
• Dotata di carenatura completamente chiusa; opzionali: dispositivo di raccolta nebbia d'olio, evacuazione automatica dei trucioli, serraggio automatico del pezzo, ecc.

Applicazioni e capacità di lavorazione

• Capace di lavorare ingranaggi cilindrici a denti diritti, ingranaggi elicoidali, ingranaggi a piccolo cono, ingranaggi a forma di tamburo, pignoni, scanalature e ruote senza fine.

Principali specifiche tecniche (tabella)
N. | Specifica tecnica principale | Unità/Nota | Y3150ECNC4 | Y3150ECNC5
1 | Diametro massimo del pezzo | mm | 500 | 500
2 | Modulo massimo | mm | 8 | 8
3 | Velocità massima del mandrino | r/min | 350 | 450
4 | Velocità massima del tavolo | r/min | 25 | 25
5 | Dimensione massima utensile (Ø×L) | mm | Φ160×160 | Φ180×200
6 | Corsa massima utensile (manuale/automatica) | mm | 50 | 200 (automatica)

Materiali e note di lavorazione

• Progettata come sistema di taglio a umido, idonea al processo di rullatura per dentatura.
• La precisione di lavorazione e la configurazione del sistema di controllo possono essere personalizzate secondo l'accordo tecnico dell'acquirente.

Caratteristiche / Specifiche tecniche

• Codice prodotto / modello: Y3150ECNC4/5
• Nome prodotto: Serie aggiornata di macchine CNC per rullatura di ingranaggi
• Settori applicabili: veicoli passeggeri, veicoli commerciali, macchine per costruzioni, macchine navali, agricoltura, attrezzature di sollevamento e altri settori di lavorazione ingranaggi
• Precisione di lavorazione: fino a classe 6–7 secondo GB/T10095.1-2008 (secondo accordo tecnico)
• Velocità massima mandrino (Y3150ECNC4): 350 r/min; (Y3150ECNC5): 450 r/min
• Diametro massimo pezzo: 500 mm (entrambi i modelli)
• Modulo massimo: 8 mm (entrambi i modelli)
• Velocità massima tavolo: 25 r/min (entrambi i modelli)
• Dimensione massima utensile: Y3150ECNC4 Φ160×160 mm; Y3150ECNC5 Φ180×200 mm
• Corsa massima manuale/automatica: Y3150ECNC4 50 mm (manuale); Y3150ECNC5 200 mm (automatica)
• Forma CNC: 4/5 assi quattro collegamenti (taglio a umido)
• Configurazione standard: sistema CNC nazionale (HMI, programmazione parametrica)
• Opzionali: dispositivo raccolta nebbia d'olio, evacuazione automatica trucioli, serraggio automatico pezzo, ecc.
